Keramisk värmare

I front-end-processen (FEOL) för halvledartillverkning,rånmåste underkastas olika processbehandlingar, särskilt skivan måste värmas till en viss temperatur, och det finns strikta krav, eftersom temperaturens enhetlighet har en mycket viktig inverkan på produktutbytet; Samtidigt måste halvledarutrustning arbeta i närvaro av vakuum-, plasma- och kemiska gaser, vilket kräver användning av keramiska värmare.Keramisk värmareär viktiga komponenter i halvledarens tunnfilm deponeringsutrustning. De används i processkammaren och kontakta direkt skivan för att bära och göra det möjligt för skivan att få en stabil och enhetlig processtemperatur och reagera med hög precision på ytan på skivan för att generera tunna filmer.

Eftersom den tunna filmavlagringsutrustningen som används av keramiska värmare involverar höga temperaturer, används keramiska material främst baserade på aluminiumnitrid (ALN). Eftersom aluminiumnitrid har elektrisk isolering och utmärkt värmeledningsförmåga; Dessutom är dess termiska expansionskoefficient nära kisel, och den har utmärkt plasmotstånd, den är mycket lämplig för användning som en halvledarutrustningskomponent.

Elektrostatiska chuckar (ESC) används huvudsakligen i etsningsutrustning, främst aluminiumoxid (AL2O3). Eftersom den elektrostatiska chucken också innehåller en värmare, med torr etsning som ett exempel, är det nödvändigt att kontrollera skivan vid en specifik temperatur i intervallet -70 ℃ ~ 100 ℃ för att upprätthålla en viss etsningskarakteristik. Därför måste skivan värmas upp eller spridas av den elektrostatiska chucken för att noggrant kontrollera skivtemperaturen. Dessutom, för att säkerställa enhetens skivytans enhetlighet, behöver den elektrostatiska chucken ofta öka temperaturkontrollzonen för att kontrollera temperaturen för varje temperaturkontrollzon separat för att förbättra processutbytet. Naturligtvis, med utvecklingen av teknik, har skillnaden mellan traditionella keramiska värmare och elektrostatiska chuckar börjat bli suddiga. Vissa keramiska värmare har de dubbla funktionerna för högtemperaturuppvärmning och elektrostatisk adsorption.

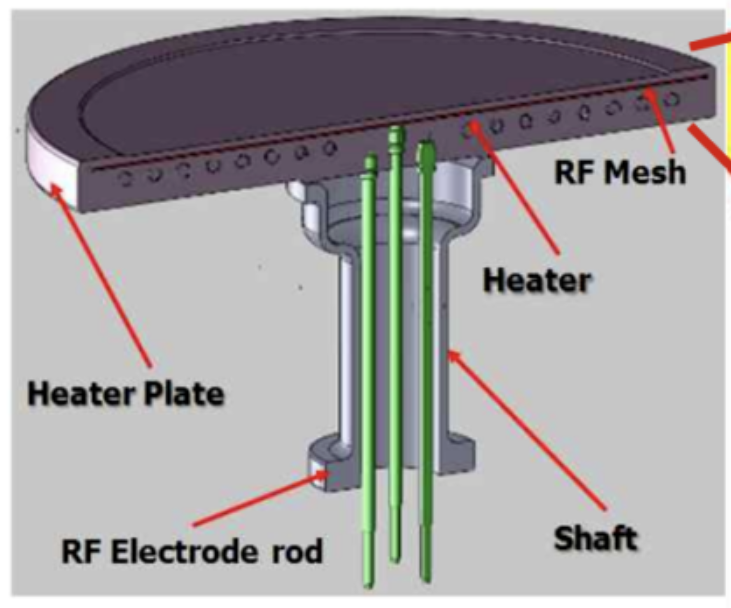

Den keramiska värmaren inkluderar en keramisk bas som bär skivan och en cylindrisk stödorgan som stöder den på baksidan. Inuti eller på ytan av den keramiska basen, förutom motståndselementet (uppvärmningsskikt) för uppvärmning, finns det också en radiofrekvenselektrod (radiofrekvensskikt). För att uppnå snabb uppvärmning och kylning bör tjockleken på den keramiska basen vara tunn, men för tunn kommer också att minska styvheten. Värmarens stödkropp är vanligtvis tillverkad av ett material med en termisk expansionskoefficient som liknar basen, så stödkroppen är ofta också tillverkad av aluminiumnitrid. Värmaren antar en unik struktur av en axel (axel) fog i botten, som kan skydda terminalerna och ledningarna från effekterna av plasma och frätande kemiska gaser. Ett värmeledningsgasinlopp och utloppsrör tillhandahålls i stödkroppen för att säkerställa enhetens enhetliga temperatur. Basen och stödkroppen är kemiskt bunden med ett bindningsskikt.

Semicorex erbjuder högkvalitativkeramisk värmare. Om du har några förfrågningar eller behöver ytterligare information, tveka inte att komma i kontakt med oss.
