Vad är wafer bonding-teknologi?

Rånbindning är en mycket viktig teknik vid tillverkning av halvledarprodukter. Den använder fysikaliska eller kemiska metoder för att binda samman två släta och rena skivor för att uppnå specifika funktioner eller hjälpa till i halvledartillverkningsprocessen.   Det är en teknik för att främja utvecklingen av halvledarteknologi mot hög prestanda, miniatyrisering och integration, och används i stor utsträckning vid tillverkning av mikroelektromekaniska system (MEMS), nanoelektromekaniska system (NEMS), mikroelektronik och optoelektronik.

Rån bonding teknologier kategoriseras i temporär limning och permanent bonding.

Tillfällig bindningär en process som används för att minska riskerna vid bearbetning av ultratunna skivor genom att binda den till en bäryta före gallring för att ge mekaniskt stöd (men inte elektrisk anslutning). Efter att det mekaniska stödet har slutförts krävs en avbindningsprocess genom att använda termiska, laser- och kemiska metoder.

Permanent bindningär en process som används för att minska riskerna vid bearbetning av ultratunna skivor genom att binda den till en bäryta före gallring för att ge mekaniskt stöd (men inte elektrisk anslutning). Efter att det mekaniska stödet har slutförts krävs en avbindningsprocess genom att använda termiska, laser- och kemiska metoder.

1. Direktlimning utan mellanskikt

1)Fusionsbindninganvänds vid tillverkning av SOI-skivor, MEMS, Si-Si eller SiO₂-SiO₂-bindning.

2)Hybridbindninganvänds i avancerade förpackningsprocesser, såsom TSV, HBM.

3)Anodisk bindninganvänds i displaypaneler och MEMS.

2. Direktlimning med ett mellanskikt

1)Reflow lödning limninganvänds i displaypaneler och MEMS.

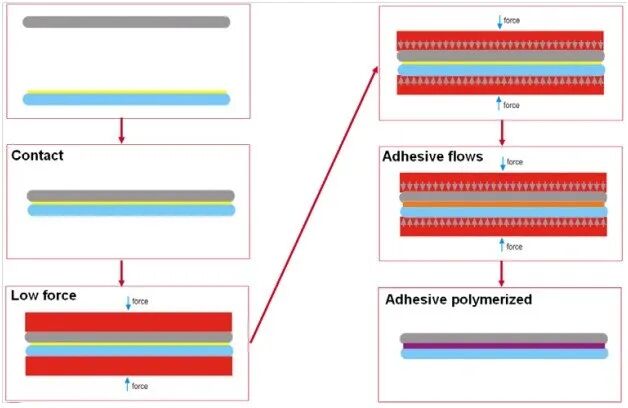

2)Vidhäftande bindninganvänds i wafer-level packaging (MLP).

3)Eutektisk bindninganvänds i MEMS-förpackningar och optoelektroniska enheter.

4)Reflow lödning limninganvänds i WLP och mikro-bump bonding.

5)Termisk kompressionsbindning av metallanvänds i HBM-stapling, COWOS, FO-WLP.
