Vad är torrgastätningssystemet?

I moderna industriella applikationer finns det många högeffekts- och höghastighetsvätskemaskiner (som turbokompressorer och fläktar), och deras tätningselement vid kritiska sektioner fungerar under extrema arbetsförhållanden som kännetecknas av hög rotationshastighet, förhöjt tryck och intensiv temperatur. De konventionella mekaniska tätningarna av kontakttyp kan inte längre anpassas till dessa krävande tillämpningsscenarier. Därför har torra gastätningssystem, med sin enastående prestanda, använts allmänt som en förstklassig beröringsfri tätningslösning för dessa kritiska applikationer.

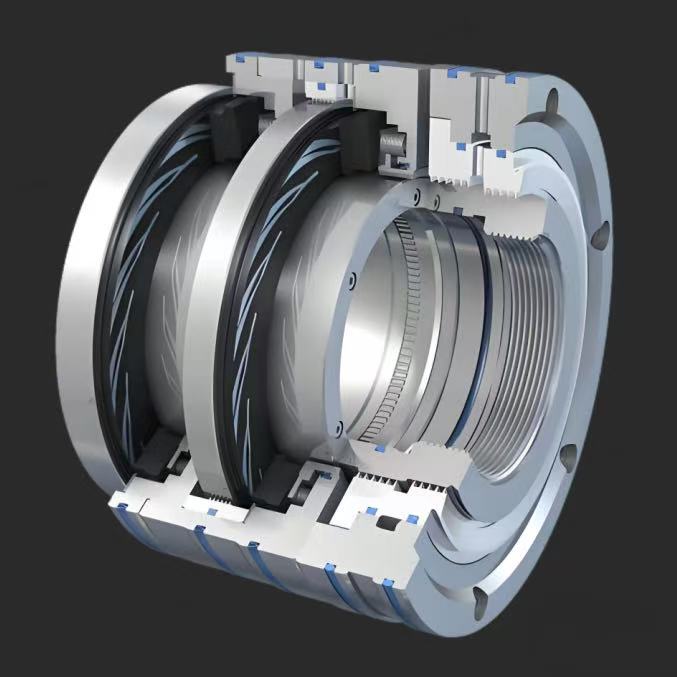

Torrgastätningssystemet är det beröringsfria axeltätningssystemet som använder gas som driftmedium. Genom att bearbeta hydrodynamiska spår på tätningsytorna, utnyttjar torrgastätningssystem den hydrodynamiska effekten som genereras under rotation för att bilda en stabil gasfilm mellan tätningsytorna. Denna stabila gasfilm kan hålla tätningsytorna i beröringsfritt tillstånd och därigenom uppnå effektiv tätning av gaser och vätskor.

Huvudkomponenterna i torra gastätningssystem

1. Tätningskomponenter: Inklusive roterande ringar, stationära ringar, fjädrar, O-ringar.

2. Gasförsörjningssystem

3. Styrsystem: inklusive utrustning som trycksensorer, flödesmätare.

Fördelarna med torra gastätningssystem

1. Beröringsfri drift, ingen friktion eller slitage, lång tätningslivslängd och låga underhållskostnader.

2. Lågt läckage, utmärkt gasfilmtätningseffekt, med läckage mycket lägre än traditionella tätningar.

3. Ingen oljeförorening av processmedia och förenklar systemets komplexitet.

4. Anpassningsbar till hög hastighet och högt tryck, inte begränsat av PV-värde.

Huvudtyperna och tillämpningsscenarierna

1. Ensidig torr gashavl

Den är väl lämpad för driftsförhållanden med medel- och lågtryck, vilket tillåter små mängder processgasläckage till den omgivande atmosfären, såsom kompressorer som hanterar ofarliga gaser inklusive luft, kväve och koldioxid.

2. Dubbelsidig torr gastätning

Genom att anta strukturen av två ensidiga tätningar som är anordnade vända mot yta, är den väl lämpad för driftsförhållanden där processgasläckage till den omgivande atmosfären inte är tillåtet. Genom att införa tätningsgaserna mellan de två tätningarna bildas barriärtätningen med ett gastryck som är högre än mediets, vilket endast tillåter en liten mängd tätningsgas att komma in.

3. Tandem torr gastätning

Den är sammansatt av två eller flera ensidiga tätningar kopplade i serie, som är lämpliga för tillämpningar som tillåter lätt processgasläckage till atmosfären, såsom kompressorer inom kemisk industri och oljeraffineringsindustri. Huvudtätningen tar på sig det mesta av tryckbelastningen och reservtätningen ger en säkerhetstätning i händelse av fel på huvudtätningen. I vissa tandem-torrgastätningssystem är labyrinttätningarna också inbyggda. Denna konfiguration är lämplig för applikationer där processgasläckage till atmosfären inte är tillåten och tätningsgas inte tillåts komma in i maskinen.
