Kolbaserat termiskt fältsystem

● 2026-07-02 ● - ● Lämna ett meddelande till mig

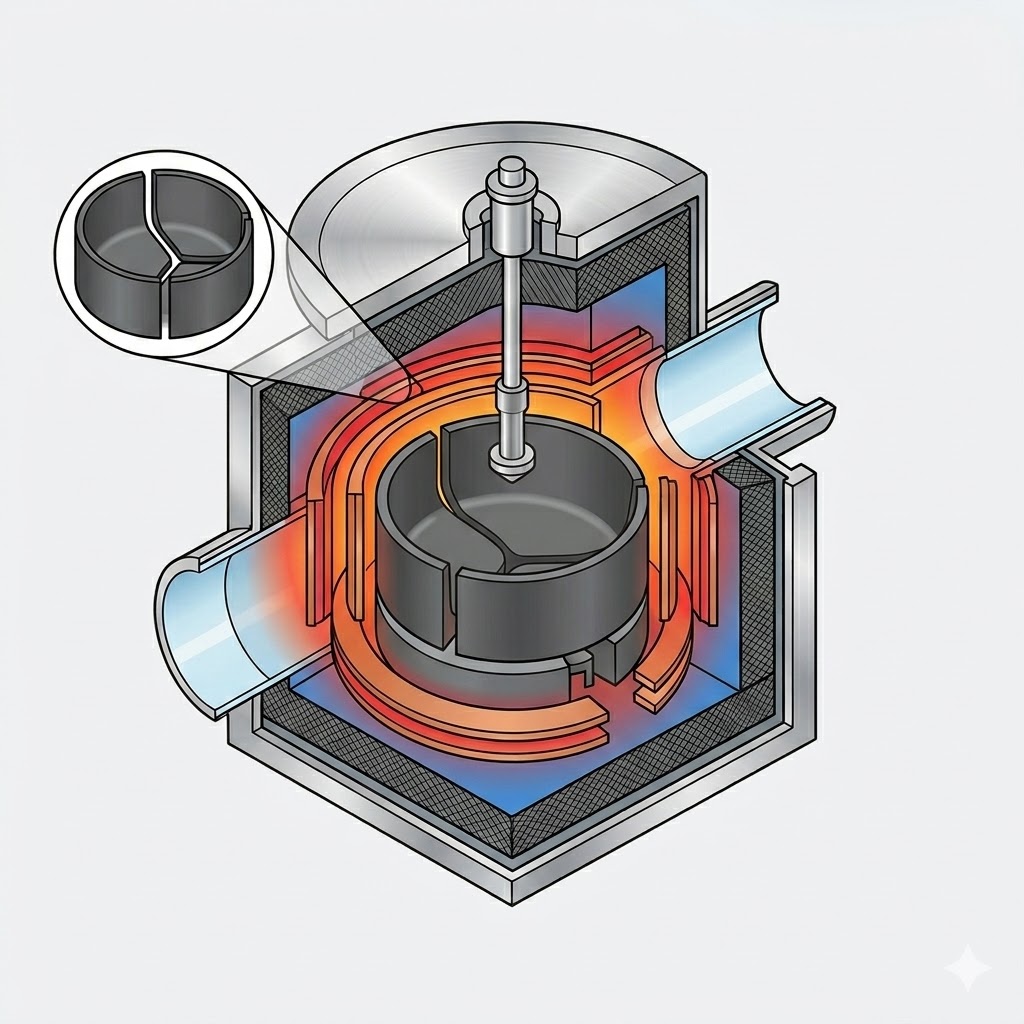

1. Rollen för kolbaserade termiska fält har utvecklats från isoleringskomponenter till processfönsterregulatorer

Värdet av ett kolbaserat värmefält sträcker sig långt utöver traditionell värmeisolering. I moderna kristalltillväxtsystem fungerar den som en omfattande processkontrollplattform som direkt påverkar kristallkvalitet, produktivitet och driftskostnader. Dess kärnfunktioner kan sammanfattas i fyra nivåer:

Funktionsnivå	Primär funktion	Key Performance Indicators
Strukturellt stöd	Stödjerkvartsdeglar, värmare, värmesköldar, ochinsucylindrarför att säkerställa den mekaniska stabiliteten hos storskaliga termiska fältsystem.	Ugnsstorlek, termiska fältdimensioner, degelstorlek och laddningskapacitet
Värmedistribution	Kontrollerar strålnings-, lednings- och konvektionsvägar och reglerar den termiska balansen mellan smält- och kristalltillväxtgränssnittet.	Temperaturgradient, gränssnittsform, draghastighet och energiförbrukning
Gasflödeshantering	Styr argonflödet och, i SiC PVT-system, materialtransport i ångfas samtidigt som det tar bort flyktiga ämnen som SiO och CO.	Flödesfältsegenskaper, syre- och kolföroreningsnivåer, avlagringsbildning och termisk fältlivslängd
Kvalitetskontroll	Påverkar syrekoncentration, kolkoncentration, resistivitetslikformighet, dislokationsdensitet, spänningsfördelning och kristallstrukturens stabilitet.	N-typ kiselkompatibilitet, SiC polytypkontroll och defekthantering

Allmänt tillgängliga utrustningsspecifikationer indikerar att fotovoltaisk Czochralski (CZ) kristalltillväxtteknologi har gått in i ett nytt stadium som kännetecknas av större ugnar, större termiska fält, ökad laddningskapacitet, intelligent kristalldragning och avancerad kontroll med låg syrehalt.

Enligt publicerade specifikationer har vissa avancerade kristalltillväxtsystem en huvudkammarstorlek på Φ1700 × 2100 mm och stödjer termiska fält upp till 42 tum i diameter. Kompatibla degelstorlekar inkluderar 33, 37, 40 och 42 tum, vilket motsvarar laddningskapaciteter på cirka 700 kg, 1000 kg, 1200 kg respektive 1300 kg.

Dessutom visar dessa system betydande förbättringar i operativ effektivitet, inklusive:

· Effektförbrukning med konstant diameter på så låg som 42 kW

· Kylvattenförbrukning så låg som 20 m³/h

· Daglig kristallproduktion som överstiger 200 kg

· Kompatibilitet med Continuous Czochralski (CCz) teknologi och magnetfältsstödda kristalltillväxtkonfigurationer

Dessa utvecklingar indikerar att termisk fältdesign har blivit en kritisk faktor för att bestämma kristallkvalitet, produktionseffektivitet och totala tillverkningskostnad.

2. Ugnens mått

2.1 Fotovoltaiska CZ enkristalltillväxtugnar

Skalningen av CZ kristalltillväxtugnar innebär mycket mer än att bara öka ugnens dimensioner. Framgångsrik storskalig ugnskonstruktion kräver samordnad optimering av följande parametrar:

· Huvudkammarens diameter

· Hjälpkammarens höjd

· Mått för halsöppning

· Degelstorlek

· Frigång för värmesköld

· Matningsgränssnitt

· Vakuum- och avgasvägar

Den typiska tekniska logiken bakom storskalig ugnsdesign sammanfattas nedan:

Parameter	Teknisk betydelse	Inverkan på termisk fältprestanda
Huvudkammarens diameter	Bestämmer den maximala termiska fältdiametern, isoleringstjockleken och värmarens dimensioner.	Större kammare ökar den termiska trögheten, vilket resulterar i långsammare temperatursvar.
Halsöppningsstorlek	Bestämmer tillåtna dimensioner för kristallstänger, värmesköldar, styrcylindrar och övre axelenheter.	En alltför liten hals begränsar termiskt fält och flödesstyrande strukturdesignflexibilitet.
Hjälpkammarens höjd	Bestämmer kristalllängdskapacitet, kylutrymme och kristallextraktionscykeltid.	Större höjd stödjer längre kristalltillväxt och högre produktionspotential.

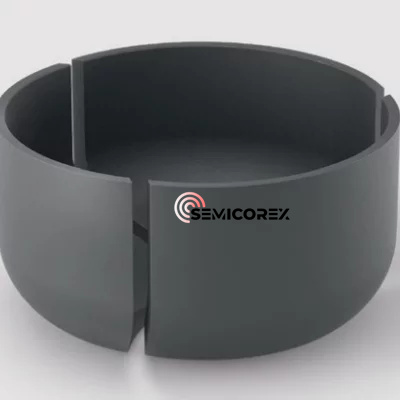

Degelns diameter	Bestämmer initial laddningskapacitet, smältdjup och syreupplösningsområde.	Större deglar ökar produktiviteten men gör syrekontrollen mer utmanande.
Externt matningsgränssnitt	Aktiverar OCz, CCz eller flera laddningsoperationer.	Förlänger produktionscykler och ökar produktionen, men ökar också riskerna för ackumulering av föroreningar.

Två olika laddningsmått bör särskiljas:

Initial laddningskapacitet

Detta avser mängden råmaterial som laddas i degeln på en gång och bestäms direkt av degelns storlek. Allmänt tillgängliga utrustningsspecifikationer indikerar vanligtvis kapaciteter från 700 kg till 1300 kg.

Total laddningskapacitet per ugnskampanj

Detta inkluderar flera laddningscykler eller kontinuerliga matningsoperationer under en komplett produktionskörning. Som ett resultat kan det totala materialet som bearbetas under en ugnskampanj vara betydligt högre än den ursprungliga laddningen.

Till exempel visar branschjämförelser som avslöjas i offentliga prospektdokument att:

· Ett 32-tums termiskt fält kan bearbeta upp till 3000 kg material per ugnskampanj.

· Ett 36-tums termiskt fält kan bearbeta upp till 3500 kg material per ugnskampanj.

Dessa värden representerar den totala produktionen under en hel driftscykel snarare än degelns engångslastkapacitet.

2.2 SiC PVT-kristalltillväxtugnar

Skalning av kiselkarbid (SiC) PVT kristalltillväxtugnar är betydligt mer utmanande än att förstora konventionella kisel CZ-system.

Till skillnad från Czochralski-processen, odlas SiC-kristaller inte från en smält fas. Istället förlitar sig Physical Vapor Transport (PVT) på sublimering av SiC-källpulver vid extremt höga temperaturer. De genererade ångtyperna transporteras längs en axiell temperaturgradient och kristalliseras därefter i en relativt kallare SiC-frökristall.

En studie publicerad av Royal Society of Chemistry (RSC, 2026) på 150 mm SiC PVT-kristalltillväxt beskriver det termiska systemet som bestående av fem primära komponenter:

· Värmeisoleringsfilt

· Grafitdegel

· SiC-frökristall

· SiC källmaterial

· Motståndsvärmare

Under kristalltillväxt sublimeras källpulvret under hög temperatur, vilket producerar ångfasarter som migrerar uppåt under temperaturgradienten innan de avsätts på frökristallen med lägre temperatur för att bilda en enda kristall.

Att öka storleken på en SiC PVT-ugn är följaktligen inte bara en fråga om att uppnå högre temperaturer. De primära tekniska utmaningarna inkluderar:

a. Bibehåll en tillräcklig axiell temperaturgradientatt kontinuerligt driva sublimering–transport–kristallisationsprocessen.

b. Minimerar radiella temperaturgradienterför att minska termisk stress, förhindra kristallsprickor och undertrycka polytypomvandling.

c. Bevarande av termisk fältstabilitetunder hela tillväxtprocessen när källpulvret gradvis förbrukas.

d. Upprätthålla ett kontrollerbart gränssnitt för kristalltillväxtunder övergången till 8-tums och framtida 12-tums SiC-waferproduktion.

Jämfört med kiselkristalltillväxt måste det termiska fältet i SiC PVT-system ge betydligt högre temperaturstabilitet och mer exakt termisk kontroll, vilket gör termisk fältdesign till en av de mest kritiska teknikerna för produktion av SiC-kristaller med stor diameter.

3. Kritisk koppling mellan utrustningsdesign och termisk fältprestanda

Interaktionen mellan ugnskonfiguration, termisk fältdesign, kristallkvalitet och tillverkningskostnad kan sammanfattas enligt följande:

Utrustning / Process Variabel	Termiskt fältsvar	Crystal Quality Response	Kostnadspåverkan
Större ugnsstorlek	Högre termisk tröghet och längre gasflödesvägar	Svårare att upprätthålla enhetlig radiell temperatur	Högre produktionskapacitet men ökade driftsättningskostnader
Större termiskt fält	Förbättrad värmeisolering med minskad värmeförlust	Mer utmanande syre- och kolföroreningskontroll	Lägre avskrivningskostnad per skiva men högre kostnad för termiska fältkomponenter
Större degel	Ökad smältvolym och större syreupplösning från degelväggar	Högre risker för fluktuationer i syrekoncentrationen och resistivitetsvariationer	Större laddningskapacitet och minskad produktionskostnad per kilogram
Djupare värmesköldläge	Förbättrad kristallkylning och ökad axiell temperaturgradient (G)	Högre draghastighetspotential men ökad risk för instabilitet i gränssnittet	Förbättrad produktivitet samtidigt som det kräver strängare kontroll av kristallbrott
Ökat argonflöde	Starkare borttagning av föroreningar och förbättrad konvektiv värmeöverföring	Lägre syre- och kolkoncentrationer men potentiellt större temperaturfluktuationer	Ökad argonförbrukning och högre krav på vakuumpumpning
Minskat ugnstryck	Förbättrad avdunstning och avlägsnande av flyktiga ämnen	Modifierade avsättnings- och bakdiffusionsmekanismer	Högre krav på avgassystems prestanda och tätningssäkerhet
Högre draghastighet	Ökad latent värmeavgivning som kräver starkare kylkapacitet	Större V/G-variation och högre risk för dislokation	Högre genomströmning med potentiell minskning av produktionsutbytet

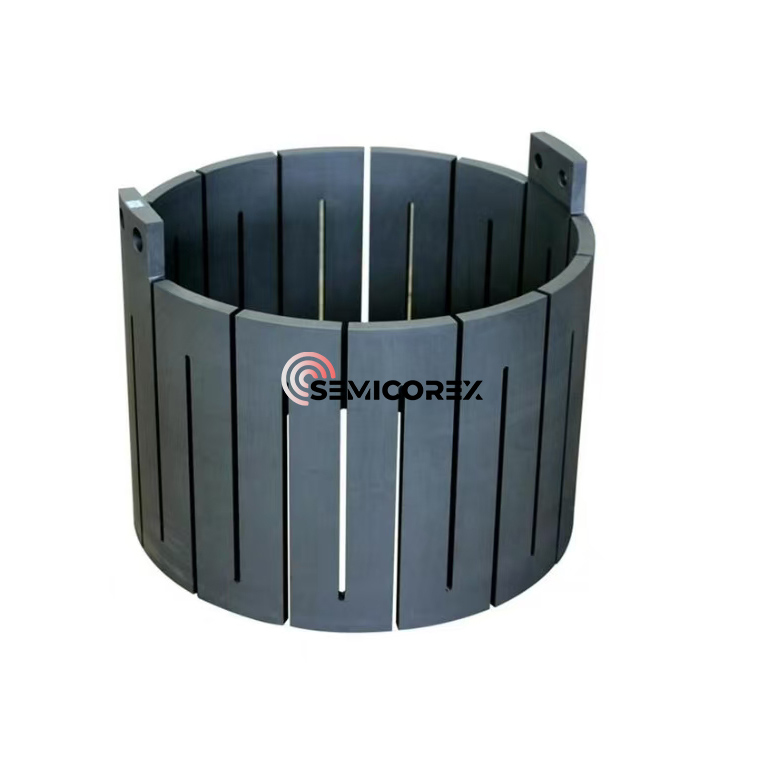

Multi-Zone Heater Control	Förbättrad temperaturfältskontroll	Bättre optimering av kristallgränssnittsform och syretransport	Ökad utrustningskomplexitet och driftsättningskostnad
Magnetfält / CCz-teknik	Stabilare smältkonvektion och kontinuerlig matning	Förbättrad syrefattig kontroll och resistivitetslikformighet	Högre kapitalinvestering samtidigt som det möjliggör avancerad kiselproduktion av N-typ
Multi-Zone SiC termiskt fält	Oberoende optimering av axiell drivkraft och radiell temperaturlikformighet	Minskad polytypövergång, dislokationsdensitet och kristallsprickning	Högre kristallutbyte med ökad kontrollsystemkomplexitet

Den kontinuerliga utvecklingen av utrustning för kristalltillväxt visar att det termiska fältet inte längre bara är en passiv strukturell sammansättning. Istället har det blivit ett integrerat processtyrningssystem som samtidigt styr värmeöverföring, vätskedynamik, masstransport, föroreningsfördelning och kristallkvalitet.

När waferdiametrarna fortsätter att öka och halvledarmaterial blir mer avancerade kommer framtida termiska fältsystem i allt högre grad att förlita sig på digital simulering, multifysikoptimering, intelligent temperaturkontroll och anpassad kol-grafitkomponentdesign för att uppnå högre produktivitet, lägre defektdensiteter och förbättrad tillverkningseffektivitet.

Semicorex tillhandahåller en omfattande portfölj av högpresterandegrafitochkvartskomponenter för avancerade termiska fältsystem som används i kisel- och SiC-kristalltillväxttillämpningar. Våra produkter är konstruerade för att leverera överlägsen termisk stabilitet, förlängd livslängd och exceptionell processkonsistens. För skräddarsydda lösningar eller ytterligare teknisk information är du välkommen att kontakta vårt ingenjörsteam.
