Skillnader mellan vakuumchuckar och elektrostatiska chuckar

Som de oumbärliga kärnlänkarna i halvledartillverkning påverkar stabiliteten och precisionen hos waferhållningsteknologi direkt på effektiviteten av chipproduktionen och den färdiga enhetens kvalitet. Vakuumchuckar och elektrostatiska chuckar är de två vanliga waferhållningslösningarna för halvledartillverkning. Även om båda tillhör waferchuckar, skiljer de sig mycket i struktur, prestandaegenskaper och tillämpliga scenarier.

1. Olika arbetsprinciper

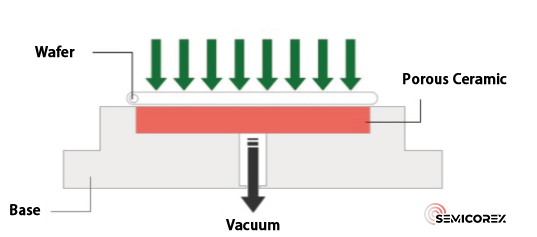

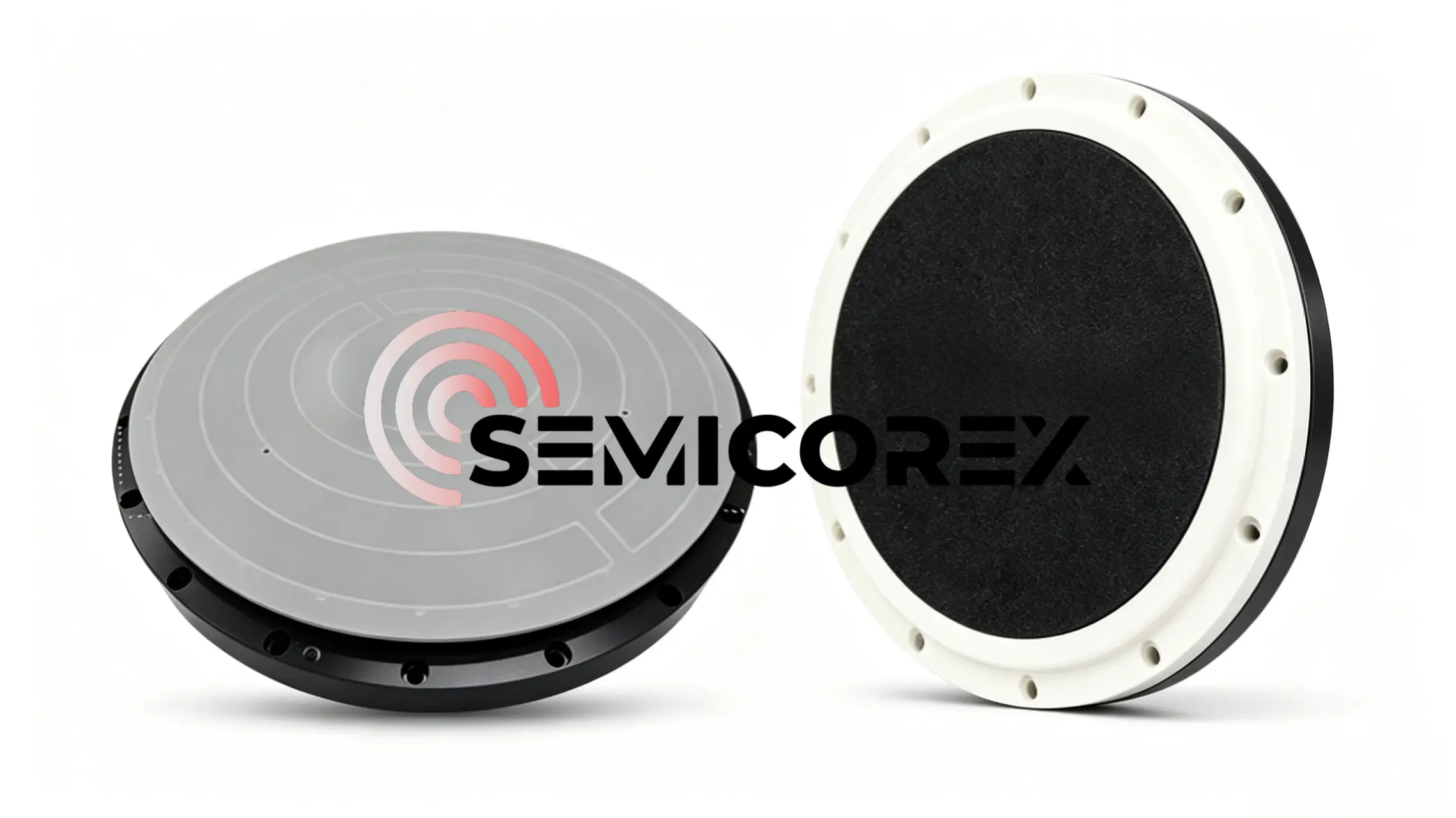

Vakuumchuckarlita på undertryck för att hålla wafers på plats. Luft utvinns via rörledningar som är anslutna till en vakuumpump, vilket bildar negativt tryck under skivan för att ordentligt fästa skivor eller substrat till chuckytan. Chucks bas är precisionsbearbetad av keramik eller metall, och dess adsorptionsyta består av en porös keramisk platta inpassad i en försänkning på basen, med dess periferi bunden och förseglad till basen.  Ansluten till en vakuumpump genom interna mikroporösa kanaler i den keramiska plattan, genererar chucken en vakuumzon långt under atmosfärstrycket, vilket gör att skivan säkras tätt.

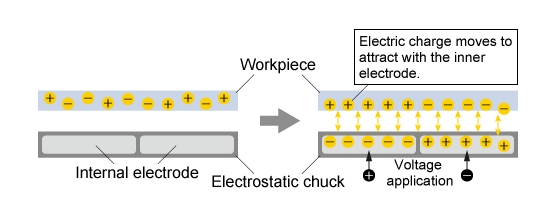

Elektrostatiska chuckar antar en kärnstruktur med elektroder inbäddade i en metallbas, täckt av ett högpresterande keramiskt dielektriskt lager. De genererar ett elektrostatiskt fält på sin yta för att inducera elektriska laddningar på arbetsstycken, vilket skapar elektrostatisk attraktion för att klämma fast skivor eller substrat. När spänning appliceras bildas ett starkt elektrostatiskt fält mellan elektroderna, keramiskt dielektriskt ochrån, levererar en hållkraft på flera tusen till tiotusentals Pascals för stabil waferfixering.

2. Olika prestandafördelar

Vakuumchuckar är kompatibla med wafers av olika dimensioner och olika processarbetsflöden, vilket ger stabil fixering av wafers under bearbetning. Jämfört med elektrostatiska chuckar har de låga tillverknings- och underhållskostnader på grund av sina relativt enkla inre strukturer.

Men när wafers genomgår processer som kräver drift i en vakuum- eller lågtrycksmiljö, såsom kemisk ångavsättning, kan vakuumchuckar som förlitar sig på tryckskillnader inte uppfylla processkraven. Dessutom, när wafers hålls på plats av vakuumchuckar, kan lufttrycket göra att wafern deformeras, vilket resulterar i en återhämtning efter bearbetning. Detta kan resultera i en vågig yta, dålig planhet och minskad bearbetningsnoggrannhet på den bearbetade skivan.

Elektrostatiska chuckaranta beröringsfri adsorption, som erbjuder konsekvent, jämnt fördelad klämkraft. Detta förhindrar effektivt skevhet, förvrängning och skador på skivan, och bevarar utmärkt planhet för högre bearbetningsnoggrannhet. Utrustade med heliumkylning på baksidan för jämn temperaturfördelning, elektrostatiska chuckar stöder noggrann temperaturreglering av skivan.

På nackdelen har elektrostatiska chuckar komplexa strukturer med extremt strikta standarder för ytplanhet, jämnhet och mikrostrukturer i mikronskala. Precision på mikronnivå för mikrofunktioner skapar höga tekniska barriärer i råvaruformulering, sintring och ytbehandling. Temperaturkontroll är fortfarande en central teknisk utmaning; dielektriska ESC:er av aluminiumnitrid (AlN) för förbättrad värmeavledning involverar ännu mer komplicerade produktionsprocesser. Strikta flerdimensionella tekniska krav driver upp produktpriset, och regelbunden inspektion och underhåll av elektrostatiska system är obligatoriska för att garantera stabil drift.

3. Olika huvudapplikationsfält

Med hög planhet, överlägsen parallellitet, tät enhetlig textur, hög mekanisk hållfasthet, enhetlig luftgenomsläpplighet och enkel rekonditionering, används vakuumchuckar för att fixera och transportera plana, väl förseglade arbetsstycken såsom metallplåtar och plastsubstrat. Inom halvledartillverkning tjänar de waferförtunning, tärning, slipning, rengöring och andra waferbehandlingsprocesser, vilket effektivt löser vanliga problem inklusive waferfördjupningar, elektrostatisk nedbrytning av chips och partikelförorening.

De elektrostatiska chuckarna är designade för plana, icke-ledande arbetsstycken och är ultrarena waferbärare avsedda för vakuum- och plasmamiljöer. De används i stor utsträckning i plasma- och vakuumhalvledarprocesser, inklusive torretsning, PECVD, termisk CVD, fysisk ångavsättning (PVD), jonimplantation och extrem ultraviolett litografi (EUVL).
