Vad är diffusionsprocess

Doping innebär att införa en dos föroreningar i halvledarmaterial för att förändra deras elektriska egenskaper. Diffusion och jonimplantation är två metoder för doping. Tidig föroreningsdoping åstadkoms främst genom diffusion med hög temperatur.

Diffusion avlagrar föroreningsatomer på ytan på enunderlagskivafrån en ångkälla eller dopad oxid. Föroreningskoncentrationen minskar monotoniskt från ytan till huvuddelen, och föroreningsfördelningen bestäms främst av diffusionstemperaturen och tiden. Jonimplantation involverar injicering av dopanta joner i halvledaren med användning av en jonstråle. Föroreningskoncentrationen har en toppfördelning inom halvledaren, och föroreningsfördelningen bestäms av jondosen och implantationsenergin.

Under diffusionsprocessen placeras skivan vanligtvis i en strikt temperaturkontrollerad kvartsugn-ugnsrör och en gasblandning som innehåller önskad dopant införs. För Si-diffusionsprocesser är bor den vanligaste dopanten av p-typ, medan fosfor är den mest använda n-typen dopant. (För sic-jonimplantation är P-typen dopant vanligtvis bor eller aluminium, och n-typen är vanligtvis kväve.)

Diffusion i halvledare kan ses som atomrörelsen av dopantatomer i substratgitteret genom lediga platser eller interstitiella atomer.

Vid höga temperaturer vibrerar gitteratomerna nära deras jämviktspositioner. Atomer på gitterplatser har en viss sannolikhet för att få tillräckligt med energi för att röra sig från sina jämviktspositioner, vilket skapar interstitiella atomer. Detta skapar en ledig plats på den ursprungliga platsen. När en närliggande föroreningsatom upptar en ledig plats kallas detta vakansdiffusion. När en interstitiell atom flyttar från en plats till en annan kallas den interstitiell diffusion. Atomer med mindre atomradier upplever generellt interstitiell diffusion. En annan typ av diffusion inträffar när interstitiella atomer förskjuter atomer från närliggande gitterplatser och skjuter en ersättningsföroreningsatom in i det interstitiella stället. Denna atom upprepar sedan denna process och accelererar diffusionshastigheten avsevärt. Detta kallas push-fill diffusion.

De primära diffusionsmekanismerna för P och B i SI är vakansdiffusion och push-fill-diffusion.

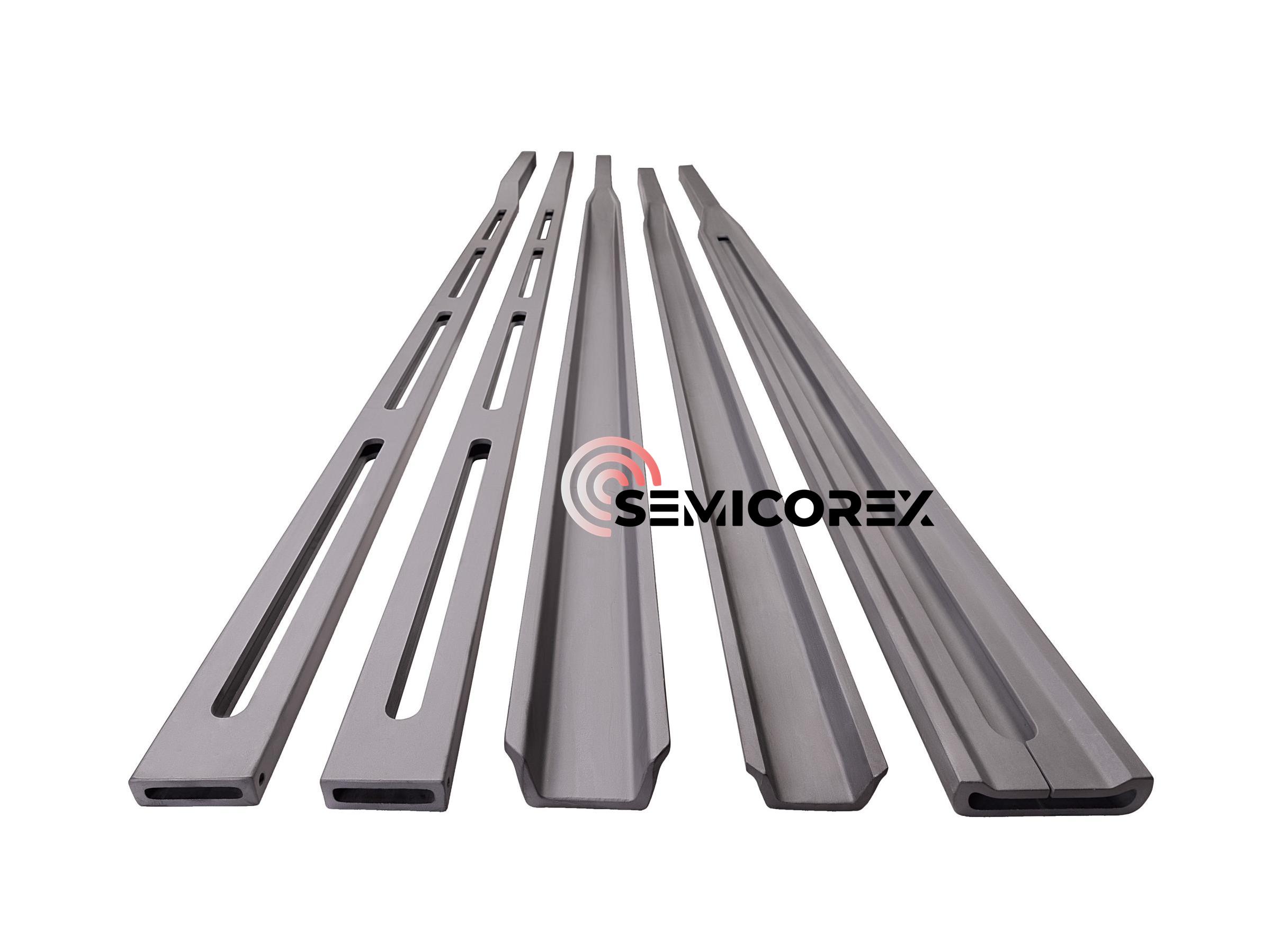

Semicorex erbjuder anpassad hög renhetSic -komponenteri diffusionsprocess. Om du har några förfrågningar eller behöver ytterligare information, tveka inte att komma i kontakt med oss.
