Vad är ringar i etsning

Vid chiptillverkning är fotolitografi och etsning två nära sammanlänkade steg. Fotolitografi föregår etsning, där kretsmönstret framkallas på wafern med hjälp av fotoresist. Etsning tar sedan bort filmskikten som inte täcks av fotoresisten, vilket fullbordar överföringen av mönstret från masken till wafern och förbereder för efterföljande steg som jonimplantation.

Etsning innebär selektivt avlägsnande av onödigt material med kemiska eller fysikaliska metoder. Efter beläggning, resistbeläggning, fotolitografi och framkallning avlägsnar etsning onödigt tunt filmmaterial som exponeras på waferns yta och lämnar endast de önskade områdena kvar. Överskott av fotoresist avlägsnas sedan. Upprepa dessa steg upprepade gånger skapar komplexa integrerade kretsar. Eftersom etsning innebär borttagning av material kallas det en "subtraktiv process".

Torretsning, även känd som plasmaetsning, är den dominerande metoden inom halvledaretsning. Plasmaetsare klassificeras brett i två kategorier baserat på deras plasmagenererings- och kontrollteknologier: kapacitivt kopplad plasmaetsning (CCP) och induktivt kopplad plasmaetsning (ICP). CCP-etsare används främst för etsning av dielektriska material, medan ICP-etsare främst används för etsning av kisel och metaller, och är också kända som ledaretsare. Dielektriska etsare riktar sig mot dielektriska material som kiseloxid, kiselnitrid och hafniumdioxid, medan ledaretsare riktar in sig på kiselmaterial (enkristallint kisel, polykristallint kisel och silicid, etc.) och metallmaterial (aluminium, volfram, etc.).

I etsningsprocessen kommer vi i första hand att använda två typer av ringar: fokusringar och skärmringar.

Fokusring

På grund av plasmans kanteffekt är densiteten högre i mitten och lägre vid kanterna. Fokusringen, genom sin ringformade form och materialegenskaperna hos CVD SiC, genererar ett specifikt elektriskt fält. Detta fält styr och begränsar de laddade partiklarna (joner och elektroner) i plasmat till skivans yta, särskilt vid kanten. Detta höjer effektivt plasmatätheten vid kanten och för den närmare den i mitten. Detta förbättrar avsevärt etsningslikformigheten över skivan, minskar kantskador och ökar utbytet.

Sköldring

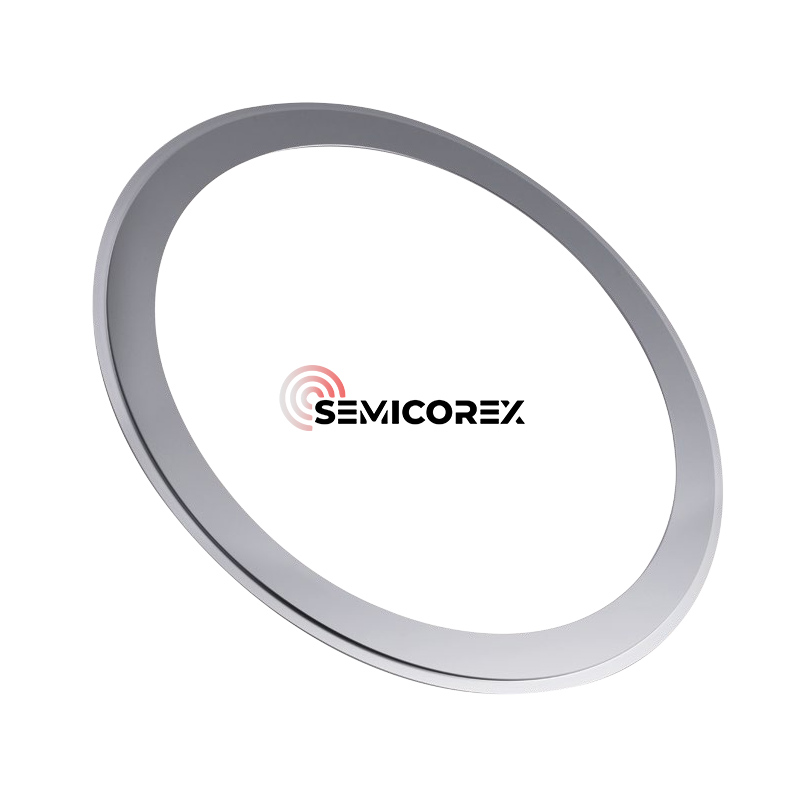

Vanligtvis placerad utanför elektroden, är dess primära funktion att blockera plasmaspill. Beroende på strukturen kan den också fungera som en del av elektroden. Vanliga material inkluderar CVD SiC eller enkristallkisel.

Semicorex erbjuder hög kvalitetCVD SiCochKiselEtsringar baserat på kundernas behov. Om du har några frågor eller behöver ytterligare information, tveka inte att kontakta oss.
