Vilka roller spelar glödgningsprocessen?

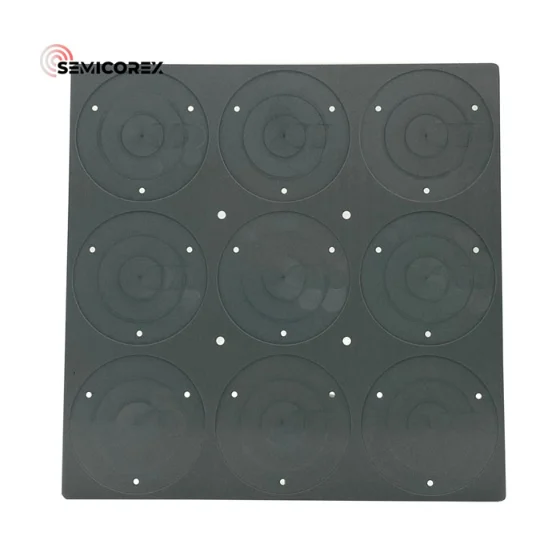

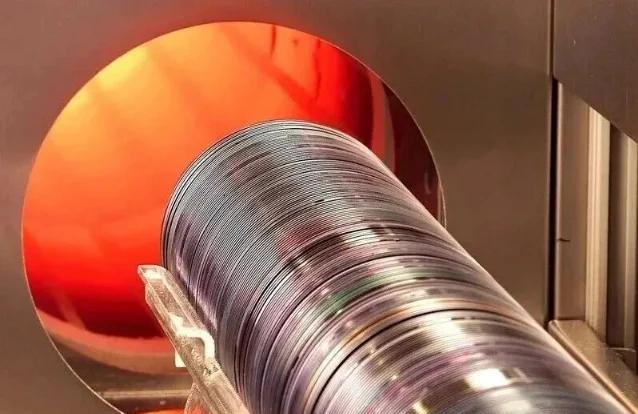

Vid wafertillverkning är glödgningsbehandling ett oumbärligt bearbetningssteg. Glödgning är i huvudsak en kontrollerad värmebehandlingsprocess, som innebär att kiselskivorna värms upp till en specifik temperatur (vanligtvis mellan 600°C och 1200°C), håller dem under en viss tid och kyler dem med lämplig hastighet. Det ändrar inte den makroskopiska formen på wafers men reparerar och optimerar deras interna mikrostrukturer.

Funktioner av glödgning

Genom att exakt reglera uppvärmnings- och kylprofiler kan glödgningsprocessen aktivera dopningsatomer, reparera gallerskador, lindrar inre spänningar och förbättrar den elektriska tillförlitligheten hos wafers. Dessa kritiska prestandaförbättringar lägger en solid grund för efterföljande waferbearbetning, och fungerar som en central förutsättning för att säkerställa långsiktig stabil drift av slutanvändning av halvledarenheter under scenarier med hög effekt och hög integration.

1. Aktivering av dopantatomer

Under jonimplantation drivs högenergi-dopningsatomer (t.ex. bor, fosfor, arsenik) in i kiselgittret som kulor. De flesta atomer fångas i interstitiala platser eller slumpmässiga positioner i ett elektriskt inaktivt tillstånd - oförmögna att tillföra fria elektroner eller hål, och därmed misslyckas med att modifiera kiselledningsförmåga. Glödgning tillhandahåller tillräcklig värmeenergi för att möjliggöra för dessa interstitiella atomer att migrera, ockupera lediga gitterplatser skapade av implantationsskador och integreras i kristallgittret. Denna process är känd som substitutionsaktivering. Endast aktiverade dopämnen bidrar med gratis laddningsbärare för att bilda PN-övergångar eller ledande kanaler. Utan glödgning existerar implanterade föroreningar bara fysiskt i kisel med försumbar påverkan på elektrisk prestanda.

2. Reparation av gallerskada

Högenergijonimplantationen förskjuter kiselatomer från gitterplatserna och genererar många lediga platser, mellanrum och till och med ett amorft lager flera till tiotals nanometer tjockt på skivans yta. Sådana defekta galler lider av låg bärarrörlighet och kraftig läckström. Under glödgning utlöser termisk energi vibration, diffusion och omarrangemang av kiselatomer. Amorfa regioner omkristalliseras via fastfas epitaxi för att återställa nästan perfekta enkristallstrukturer, analogt med att återuppbygga en kraterfylld väg för att återställa planhet och strukturell integritet.

3. Lindring av inre stress

Termisk och mekanisk stress ackumuleras i kiselskivor under högtemperaturoxidation, tunnfilmsavsättning och snabb temperaturomgång. Oavlastad stress orsakar böjning av skivan, glidlinjer, misslyckad litografifokusering eller till och med enhetsbrott. Genom väldesignade temperaturprofiler slappnar glödgningen av gitteratomer för att jämnt släppa kvarvarande spänningar.

4. Förbättring av elektrisk tillförlitlighet Vissa tillverkningssteg introducerar föroreningar på djupa nivåer såsom tungmetaller (järn, koppar), som bildar rekombinationscentra i bandgapet, vilket drastiskt minskar minoritetsbärarens livslängd och ökar läckströmmen. Högtemperaturglödgning driver dessa föroreningar att diffundera inåt och fångas upp av ytans getterskikt, vilket renar de aktiva områdena. Detta steg är särskilt kritiskt för läckagekänsliga enheter som solceller och detektorer.
