Varför Focus Ring är oumbärlig för etsningsutrustning?

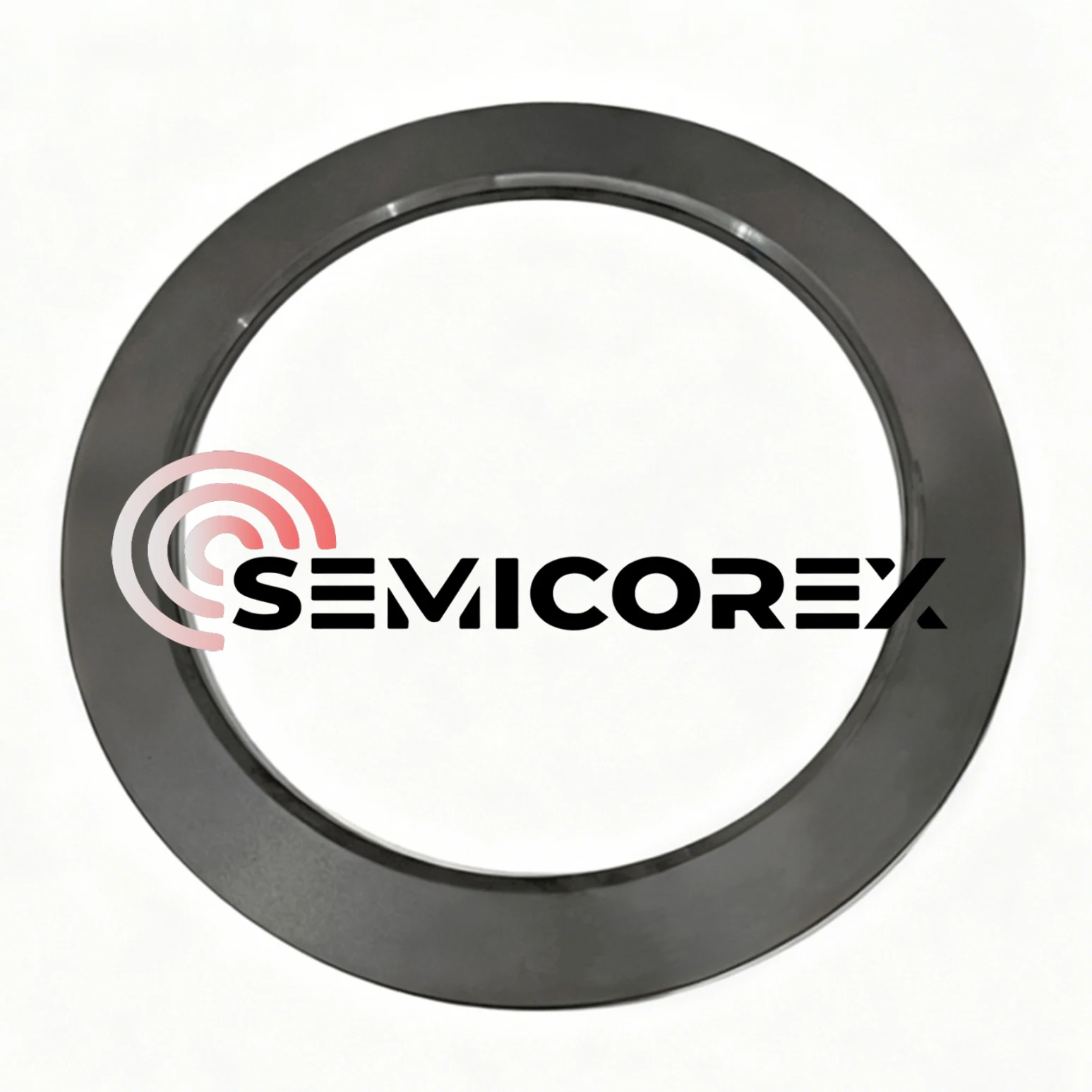

Fokusring, även kallad kompensationsring eller inneslutningsring, är en oumbärlig komponent i etsningsutrustning, speciellt plasmatorretsningsutrustning. Precisionsetsningsprocesser i nanoskala i modern halvledartillverkning skulle inte vara möjliga utan den. Användningen av fokusring säkerställer enhetlig etsning, garanterar etsningshastigheten på skivytan, skyddar kärnhårdvaran i etsningsutrustningen och förbättrar i slutändan halvledarenhetens utbyte och minskar produktionskostnaderna.

Kärnfunktioner för Focus Ring

1. Optimerar kantelektriskt fält och plasmadistribution

Utan enfokusring, elektriska fältlinjer vid waferkanten blir kraftigt böjda och divergerande, vilket resulterar i kanteffekten. Detta orsakar betydande avvikelser i plasmadensitet och jonbombardemangsenergi mellan skivans kant och mittområdet. Fokusringen är anordnad runt wafern för att effektivt höja waferns fysiska och elektriska gräns och omforma kantplasmafördelningen. Det jämnar ut den elektriska fältprofilen vid waferkanten, ungefär som att förvandla en "brant klippa" till en "svag sluttning". Denna förbättring skapar ett mer enhetligt plasmahölje vid skivans kant, vilket leder joner för att bombardera hela skivans yta i en mer vertikal och konsekvent vinkel, inklusive de yttersta formarna.

2. Skyddar den elektrostatiska chucken (ESC) och fungerar som en processkammarekomponent

Plasmamiljöer är mycket frätande. Utan skydd från fokusringen skulle högenergiplasma direkt bombardera och etsa den elektrostatiska chucken (ESC) som håller skivan. Eftersom ESCs vanligtvis är gjorda av dyra material som aluminiumoxidkeramik, är deras ersättningskostnad extremt hög. Fokusringen, som ett utbytbart förbrukningsmaterial, fungerar som en offerkomponent för att skydda mer kritiska utrustningsdelar och minska relaterade kostnader. Fokusringar är vanligtvis gjorda av kisel, kvarts, kiselkarbid och andra processkompatibla material. Partiklar som genereras från dess erosion har en mycket mindre inverkan på processen än metalliska föroreningar (t.ex. aluminium, natrium) som frigörs av eroderade ESC-material. Detta minskar effektivt risken för kontaminering av kammare och wafer av partiklar eller reaktionsbiprodukter, och minimerar därigenom produktdefekter.

3. Kompenserar för variationer i skivans tjocklek

Den övre ytan på fokusringen är vanligtvis utformad för att vara i nivå med skivans övre yta. Detta säkerställer konsekvent avstånd från den övre elektroden till både skivans yta och fokusringens yta, vilket hjälper till att bilda ett enhetligt elektriskt fält över hela området och undviker elektrisk fältförvrängning orsakad av höjdskillnader.

Fokusringen etsas gradvis tunnare av plasma under bearbetningen. En förtunnad fokusring orsakar processdrift: när fokusringens höjd minskar på grund av erosion, försvagas dess förmåga att begränsa det elektriska kantens fält, och processprestandan vid skivans kant (t.ex. etsningshastighet, profil) ändras gradvis. Av denna anledning måste fokusringen bytas ut periodiskt baserat på processgenomströmning (t.ex. ackumulerade RF-timmar).

Olika etsningsprocesser (kiseletsning, oxidetsning, metalletsning) kan använda fokusringar gjorda av olika material (t.ex. monokristallint kisel, kvarts,kiselkarbid, keramik) för att matcha etshastigheter och minimera kontaminering. I vissa avancerade verktyg spårar programvara för avancerad processkontroll (APC) fokusringens användningstid och kan kompensera för erosionseffekter genom att finjustera processparametrar (t.ex. effekt, tryck), förlänga livslängden samtidigt som processstabiliteten bibehålls.
