Porös aluminiumoxid vakuumchuck

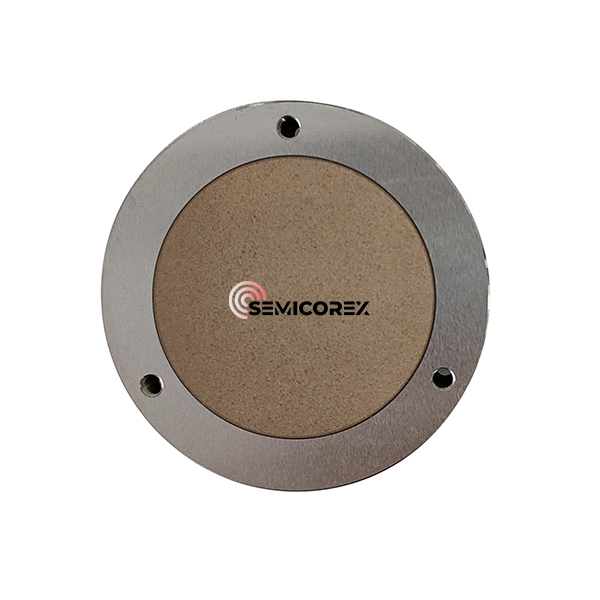

Semicorex Porous Alumina Vacuum Chuck är bärarplattformen för att fixera produkterna med hjälp av vakuumsugprincipen, dess del av överföringsvakuum är typiskt Alumina porös keramisk platta. Den porösa keramiska plattan är inbyggd i det försänkta hålet i basen, dess omkrets är bunden och förseglad till basen, och basen är bearbetad av de täta keramiska eller metallmaterialen. Under minustrycket i arbetsmiljön är chucken ansluten till vakuumpumpen genom den porösa strukturen inuti den keramiska plattan för att dra luft, vilket gör att området under wafern bildar ett vakuumområde som är mycket lägre än det yttre atmosfärstrycket. Under påverkan av den starka tryckskillnaden är skivan stadigt fäst vid chuckens yta. Typiskt gäller att ju högre vakuumgraden är under skivan, desto hårdare vidhäftning mellan chucken och arbetsstycket, och desto starkare är adsorptionskraften.

Inom halvledar- och mikroelektronikindustrin är precision inte bara ett krav – det är standarden. Den porösa aluminiumoxidvakuumchucken (även känd som en keramisk vakuumchuck) är en kritisk komponent utformad för att ge ett jämnt, icke-skadande sug för ömtåliga substrat under litografi-, inspektions- och tärningsprocesser.

Vad är en porös aluminiumoxidvakuumchuck?

Till skillnad från traditionella metallchuckar som använder bearbetade spår för att skapa sug, använder en porös keramisk chuck en specialiserad mikroskopisk porstruktur. Detta gör att vakuumtrycket kan fördelas jämnt över hela arbetsstyckets yta, vilket förhindrar "gropar" eller deformation som ofta ses med räfflade mönster.

Viktiga tekniska specifikationer

För att förstå prestandan hos dessa komponenter tittar vi på materialegenskaperna hos högrent Al2O3:

Varför välja porös aluminiumoxid framför traditionella material?

1. Överlägsen planhet och enhetlighet

Den mikroskopiska porstrukturen säkerställer att vakuumkraften appliceras på 100 % av kontaktytan. Enligt branschdata minskar enhetlig sug skivans spänning med upp till 40 % jämfört med traditionella räfflade chuckar av rostfritt stål.

2. Hög termisk stabilitet

Aluminiumoxidkeramik har en låg termisk expansionskoefficient (CTE). Vid högtemperaturbearbetning eller laserbaserad inspektion behåller chucken sina dimensioner, vilket säkerställer att fokusdjupet förblir konstant.

3. ESD och kontamineringskontroll

Aluminiumoxid med hög renhet är kemiskt inert och naturligt resistent mot korrosion. Dessutom kan specialiserade "Black Alumina" eller antistatiska beläggningar appliceras för att förhindra elektrostatisk urladdning (ESD), som är ansvarig för nästan 25 % av halvledarutbytet förlust i vissa miljöer.

Primära tillämpningar inom högteknologisk tillverkning

Semiconductor Wafer Processing

Det primära användningsfallet är inom fotolitografi och waferprobing. Den extrema planheten (<2μm) säkerställer att skivan håller sig inom det smala skärpedjupet hos avancerade optiska system.

Tunnfilmssolcellsproduktion

För flexibla eller extremt tunna underlag kan traditionella vakuumkanaler orsaka fysisk skada. Den "andningsbara" ytan på den porösa keramiken fungerar som en skonsam luftkudde eller sugplatta som skyddar ömtåliga lager.

Optisk linsslipning

Porös aluminiumoxid används för att hålla linser under precisionsslipning, där vibrationer eller ojämnt tryck skulle resultera i optiska aberrationer.

Vanliga frågor (FAQ)

F1: Hur rengör du en porös aluminiumoxid-vakuumchuck?

S: Rengöring är avgörande för att upprätthålla sug. Vi rekommenderar att du använder ultraljudsrengöring i avjoniserat vatten eller specialiserade lösningsmedel. Eftersom aluminiumoxid är kemiskt stabil tål det de flesta sura eller alkaliska rengöringsmedel. Se till att chucken bakas torr för att avlägsna fukt från porerna.

F2: Kan porstorleken anpassas för specifika substrat?

A: Ja. Mindre porer (ca 10 μm - 20 μm) är bättre för ultratunna filmer för att förhindra "genomtryck", medan större porer erbjuder högre luftflöde för tyngre eller mer porösa arbetsstycken.

F3: Vad är den maximala driftstemperaturen?

S: Även om själva keramiken tål temperaturer som överstiger 1500 ℃, är vakuumchuckenheten (inklusive tätningar och hus) vanligtvis klassad för upp till 250 ℃ till 400 ℃ beroende på bindningsmetoden.
