Wafer vakuumchuckar

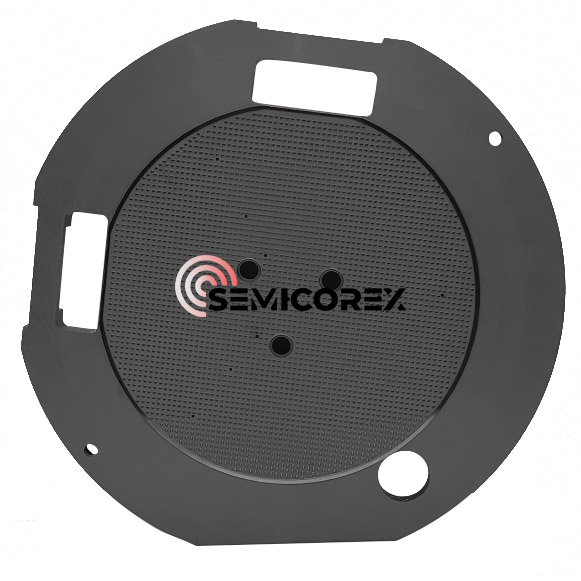

Noggrannheten i waferhantering och placering påverkar direkt produktionsutbytet av litografi och hur väl halvledarenheterna fungerar i halvledarindustrin, och dessa två funktioner uppnås genom att använda Semicorex Wafer Vacuum Chucks, som är gjorda av tät sintrad kiselkarbid (SiC). Dessa vakuumchuckar är designade för yttersta precision såväl som strukturell styvhet och livslängd, i svåra miljöer som litografi och waferbearbetning. Vakuumchucken har en exakt formad mikroprotrusion (bump) yta utformad för att ge stabilt waferstöd med konsekvent vakuum genom adsorption.

Semicorex Wafer Vacuum Chucks är designade för att vara kompatibla med de översta fotolitografisystemen och har utmärkt termisk stabilitet, slitstyrka och garanterar noggrann waferplacering. Semicorex-produkter kan helt ersätta de vanliga vakuumchuckkonstruktionerna som används i Nikon och Canons fotolitografisystem och kan utformas specifikt för att möta kundspecifika krav på flexibilitet i halvledartillverkningsutrustning.

Material: Sintrad kiselkarbid (tät)

Wafer Vacuum Chucks-kroppen är tillverkad avsintrad kiselkarbidsom är tillverkad med extremt hög densitet och har alla de rätta mekaniska och termiska egenskaperna för att användas i halvledarenheter. Jämfört med andra vanliga vakuumchuckmaterial som aluminiumlegeringar och keramik erbjuder tät SiC betydligt större styvhet och formstabila egenskaper.

Kiselkarbid har också extremt låg termisk expansion, det kan säkerställa att skivans positionering förblir stabil även under temperaturfluktuationer som vanligtvis uppstår under litografiprocesser. Dess inneboende hårdhet och slitstyrka gör att chucken kan bibehålla långsiktig ytprecision, vilket minskar underhållsfrekvensen och driftskostnaderna.

Ytdesign med mikroprotrusion för stabil waferhantering

Chuckytan har en enhetlig mikrobumpstruktur som minimerar kontaktytan mellan skivan och chuckytan. Denna design ger flera viktiga fördelar:

Förhindrar partikelbildning och kontaminering

Säkerställer jämn vakuumfördelning

Minskar vidhäftning och hanteringsskador

Förbättrar skivans planhet under exponeringsprocesser

Denna precisionsyteteknik säkerställer stabil adsorption och repeterbar waferpositionering, vilket är avgörande för högupplöst litografi.

Ultrahög precision och spegelyta

Semicorex Wafer Vacuum Chucks tillverkas med hjälp av avancerad bearbetnings- och poleringsteknik för att uppnå extrem dimensionell noggrannhet och ytkvalitet.

Viktiga precisionsegenskaper inkluderar:

Planhet: 0,3 – 0,5 μm

Spegelpolerad yta

Exceptionell dimensionsstabilitet

Utmärkt wafer stödja enhetlighet

Finishen på spegelnivå minskar ytfriktion och partikelansamling, vilket gör chucken mycket lämplig för renrumshalvledarmiljöer.

Lätt men ändå mycket styv struktur

Trots sin exceptionella styvhet bibehåller sintrad SiC en relativt lätt struktur jämfört med traditionella metalllösningar. Detta ger flera operativa fördelar:

Snabbare verktygsrespons och positioneringsnoggrannhet

Minskad mekanisk belastning på rörelsesteg

Förbättrad systemstabilitet under höghastighetswaferöverföring

Kombinationen av hög styvhet och låg vikt gör chucken särskilt lämplig för modern högkapacitets litografiutrustning.

Enastående slitstyrka och lång livslängd

Kiselkarbidär ett av de hårdaste tekniska materialen som finns, vilket ger chucken extremt hög slitstyrka. Även efter långvarig användning behåller ytan sin planhet och strukturella integritet, vilket säkerställer konsekvent waferstöd och pålitlig prestanda.

Denna hållbarhet förlänger chuckens livslängd avsevärt, sänker utbytesfrekvensen och minskar de totala driftskostnaderna.

Kompatibilitet med större litografiutrustning

Semicorex kan tillhandahålla standardvakuumchuckar som är kompatibla med stora fotolitografisystem, inklusive de som används av ledande tillverkare av halvledarutrustning. Förutom standardmodeller stöder vi även helt anpassade konstruktioner, inklusive:

Anpassade mått och waferstorlekar

Specialiserade vakuumkanaldesigner

Integration med specifika litografiverktygsplattformar

Skräddarsydda monteringsgränssnitt

Vårt ingenjörsteam arbetar nära kunderna för att säkerställa exakt kompatibilitet med befintlig halvledarutrustning.

Snabbare leverans och konkurrenskraftig kostnadsfördel

Jämfört med importerade vakuumchuckar erbjuder Semicorex-produkter betydande driftsfördelar:

Leveranstid: 4–6 veckor

Betydligt kortare ledtid än importerade komponenter

Snabb teknisk support och service efter försäljning

Stark kostnadskonkurrenskraft

Med kontinuerligt förbättrad tillverkningskapacitet kan Semicorex högprecision SiC-vakuumchuckar nu uppnå tillförlitlig inhemsk ersättning för importerade produkter, vilket hjälper halvledartillverkare att säkra leveranskedjor samtidigt som de minskar inköpskostnaderna.
