Grafit luftlager

Semicorex Graphite Air Bearings är en aerostatisk komponent med hög precision designad för att ge friktionsfri linjär och roterande rörelse för ultraprecisionsmaskiner. Tillverkad av en specialiserad kvalitet av isostatiskporös grafit, utnyttjar detta lager den naturliga permeabiliteten hos kolmikrostrukturen för att skapa en enhetlig, styv och stabil luftkudde. Till skillnad från konventionella lager som är beroende av borrade öppningar, använder Graphite Air Bearings miljontals sub-mikron porer över hela sin yta för att fungera som en strypning, vilket säkerställer en perfekt fördelad tryckprofil utan gradienter eller tryckspikar.

Tekniska specifikationer

Baserat på provtestrapporten uppvisar Semicorex grafit följande certifierade egenskaper:

Nyckelfunktioner och fördelar

Jämn tryckfördelning: Den 0,5 µm porstrukturen skapar en "ridå" av luft, eliminerar tryckvågorna förknippade med mynningslager och ger överlägsen lutningsstyvhet.

Friktionsfri rörelse: Noll statisk och dynamisk friktion (stitionsfri) möjliggör oändlig positioneringsupplösning och noll slitage, vilket förlänger systemets livslängd på obestämd tid.

Krockskydd (mjuk landning): Shore 53 HS grafityta är icke-skalig. I händelse av luftförlust lägger sig lagret försiktigt på styrningen, fungerar som ett torrt smörjmedel och förhindrar katastrofala skador på precisionsstyrningen.

Hög dämpning: Denporös grafitmatris absorberar naturligt vibrationer, vilket ger en "squeeze film"-dämpningseffekt som förbättrar sättningstider och dynamisk stabilitet i skanningstillämpningar.

Renrumskompatibilitet: Semicorex grafitluftlager fungerar utan olja eller fett, vilket gör det idealiskt för ISO klass 1 renrumsmiljöer som är vanliga inom halvledartillverkning.

Visuella egenskaper

Visuell inspektion av Graphite Air Bearings komponenter (med hänvisning till tillhandahållna bilder) visar:

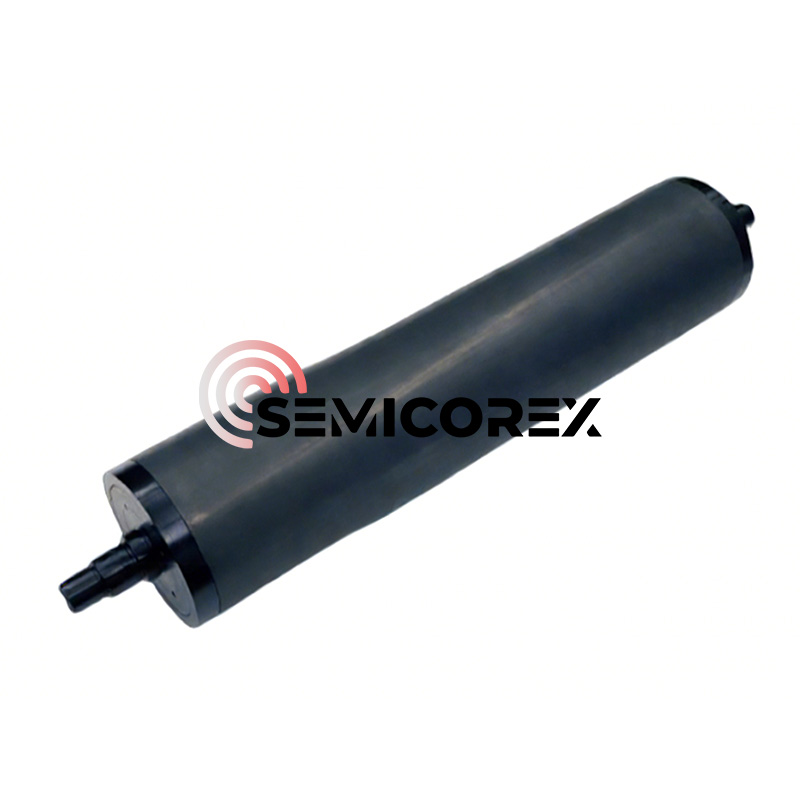

Ytfinish: En matt, kolgrå yta som är karakteristisk för precisionsslipad grafit.

Geometri: Finns i linjära stångkonfigurationer med bearbetade slitsar för montering eller vakuumrening. Den porösa ytan verkar enhetlig för blotta ögat och döljer det mikroskopiska pornätverket.

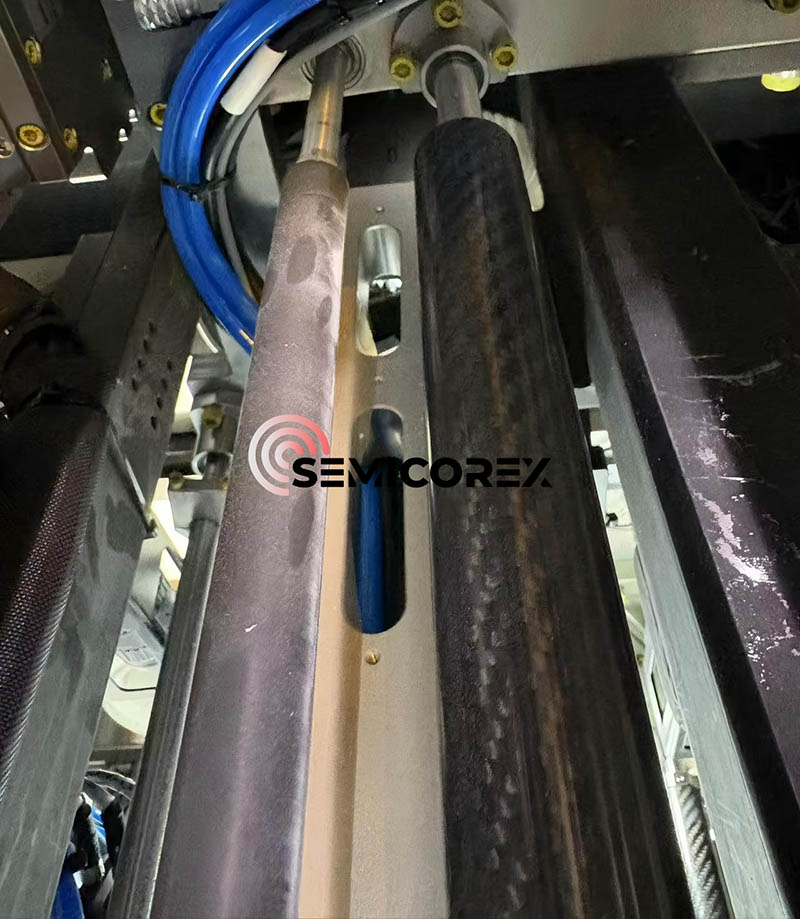

Montering: Designad för integration med precisionsbearbetade slitsar eller kulbultmonteringssystem för att säkerställa parallellitet med styrbanan.

Historisk kontext och teknisk utveckling

Gränserna för kontaktlager

I decennier sattes standarden för linjär rörelse av recirkulerande kullager och rullslider. Även om de är robusta, lider dessa system av inneboende begränsningar som definieras av Hertzian kontaktspänning. Den fysiska kontakten mellan de rullande elementen och banan genererar friktion, värme och slitagepartiklar. I ultraprecisionstillämpningar skapar "bruset" som genereras av att kulorna återcirkulerar hastighetsvågor som är oacceptabla för metrologi på nanometernivå. Dessutom introducerar behovet av smörjning föroreningar och underhållskrav som är oförenliga med moderna renrumsstandarder.

Den aerostatiska revolutionen

Övergången till luftlager markerade en grundläggande förändring i maskinkonstruktionen. Genom att separera ytor med en film av luft, eliminerade ingenjörer mekanisk kontakt. Tidiga luftlager använde öppningskompensation. I denna design matas tryckluft genom några få precisionsborrade hål (öppningar) och distribueras via spår.

Begränsningar för öppningsdesign:

Tryckgradienter: Trycket sjunker avsevärt när luft rör sig bort från öppningen/spåret, vilket minskar lastkapacitetens effektivitet.

Pneumatisk hammare: Volymen luft som fångas i spåren kan fungera som en kondensator, vilket leder till självexciterade vibrationer eller "hamring".

Igensättning: En enda dammpartikel kan blockera en öppning, vilket orsakar omedelbart lagerfel.

Katastrofala krascher: Öppningslager är vanligtvis gjorda av hårdmetall (aluminium, rostfritt stål). Om lufttillförseln misslyckas resulterar metall-på-metall- eller metall-på-granit-kontakten i allvarliga repor och skador.

Tillkomsten av porös medieteknik

Porösa medialuftlager, såsom de som använder den porösa grafiten, löste dessa problem genom att använda själva lagermaterialet som strypning.

Historia: Utvecklad i mitten av 1900-talet men perfektion för kommersiellt bruk på 1980- och 90-talen, använde porös kolteknologi sintringsprocessen för att skapa ett material med miljontals mikroskopiska, slingrande vägar.

Genombrottet: Nyckeln var att kontrollera tillverkningsprocessen för att säkerställa isotrop permeabilitet. Graphite Air Bearings specifikation på 0,5 µm genomsnittlig pordiameter representerar en mogen iteration av denna teknologi, som optimerar flödesbegränsningen för att maximera styvheten samtidigt som luftförbrukningen minimeras. Denna utveckling förvandlade luftlager från känsliga labbinstrument till robusta industriella komponenter som kan arbeta i tuffa bearbetningsmiljöer.

Materialvetenskap: Djupdykning i porös grafit för luftlagring

Isostatisk grafittillverkning

Grafitluftlagren identifieras som en isostatisk grafit. Denna tillverkningsprocess skiljer sig från extruderad eller gjuten grafit.

Råmaterial: Petroleumkoks med hög renhet mikroniseras till partiklar (relaterat till den fina strukturen som ses i 0,5 µm-porspecifikationen).

Kall isostatisk pressning (CIP): Pulvret placeras i en form och utsätts för ultrahögt tryck från alla håll (vätsketryck). Detta säkerställer att densiteten (1,74 g/cm³) är enhetlig i ämnet. Denna isotropi är avgörande eftersom den säkerställer att luft strömmar genom lagret med samma hastighet i alla riktningar, vilket förhindrar "lutning" eller ojämn lyftning.

Grafitisering: Ämnet värms upp till ~3000°C. Detta anpassar den kristallina strukturen och omvandlar kol till grafit. Denna process ger det specifika motståndet på 13,02 µΩ·m, vilket är en nyckelindikator på graden av grafitisering och termisk stabilitet.

Mikrostrukturanalys

Porstorlek (0,5 µm): Detta är en "Goldilocks" dimension.

Om porerna är för stora (> 1,0 µm): Luftförbrukningen blir för hög, och lagret tappar styvhet (för läckande).

Om porerna är för små (< 0,1 µm): Lagret kräver opraktiska ingångstryck för att generera lyft, och svarstiden blir trög.

0,5 µm: Representerar en optimering för standard industriella tryckluftssystem (80 PSI), balanserande effektivitet med hög lastkapacitet.

Densitet (1,74 g/cm³): Typiska täta grafiter sträcker sig från 1,70 till 1,85 g/cm³. Ett värde på 1,74 indikerar en porositet på ungefär 15-20 %. Denna volym av "tomrum" fungerar som en inre reservoar, vilket säkerställer en jämn lufttillförsel till ansiktet.

Mekanisk robusthet

Tryckhållfasthet (127,0 MPa): Detta värde är signifikant. Det betyder att lagret kan bära enorma belastningar utan strukturella fel. För sammanhang är typisk betong ~30 MPa. porös grafit för luftlager är fyra gånger starkare än betong i kompression. Detta gör att lagret kan spännas fast eller förspännas med höga magnetiska krafter utan att spricka.

Böjhållfasthet (80,7 MPa): Detta är högt för grafit. Det säkerställer att lagerdynorna inte tänjer eller snäpper under de böjmoment som tillämpas under acceleration eller monteringsfel.

Tribologi och den "mjuka landningen"

Shore-hårdheten på 53 HS (Skleroskop) placerar den i kategorin "medelhård" för grafiter (mjukare än vissa extremt täta kvaliteter som kan vara 70-80 HS).

Tribologisk fördel: Vid en krasch måste lagermaterialet vara offer. Granit (styrbanan) är mycket svårare. En Shore 53 grafit kommer att slipa till ett fint pulver vid stöten, smörja objektglaset och förhindra överföring av energi till att repa graniten. Denna självsmörjande egenskap är den ultimata försäkringen för dyra maskiner.
