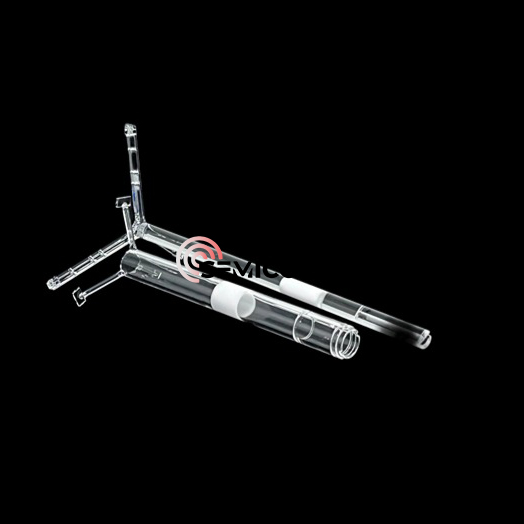

Quartz Susceptor Support

I den rigorösa miljön för halvledartillverkning ligger skillnaden mellan en högavkastande sats och ett kostsamt fel ofta i den mikroskopiska precisionen av waferpositionering. Semicorex Quartz Susceptor Support Shaft (vanligtvis kallat ett epitaxiellt kvartsskaft) fungerar som den bokstavliga ryggraden i processerna för kemisk ångavsättning (CVD) och epitaxiell tillväxt. Denna komponent är konstruerad för att motstå extrema termiska gradienter och kemisk exponering och är avgörande för vätskan, vertikala rörelser och rotation av susceptorer eller waferbärare.

Kvartsens roll i epitaxiella processer

Den epitaxiella processen kräver temperaturer som ofta överstiger 1000°C och en miljö fri från även den minsta metalliska förorening. Standardmaterial skulle misslyckas eller gasa ut under dessa förhållanden. Vårt kvartssusceptorstöd är tillverkat av syntetiskt smält kiseldioxid med ultrahög renhet, vilket säkerställer:

Exceptionell termisk stabilitet:Hög motståndskraft mot termisk chock, förhindrar sprickbildning under snabba uppvärmnings- och kylcykler.

Kemisk tröghet:Icke-reaktiv med prekursorgaser och rengöringsmedel, bibehåller integriteten hos halvledarskivan.

Minimal kontaminering:Med föroreningsnivåer mätt i miljondelar (ppm) förhindrar det att "dopa" atmosfären med oönskade element.

Kärnfunktioner & tekniska fördelar

Den primära funktionen hos Quartz Susceptor Support är att underlätta den vertikala och roterande rörelsen av susceptorn – plattan som håller halvledarskivan.

1. Vertikal precisionspositionering

I en typisk reaktor bestämmer avståndet mellan skivans yta och gasinloppet filmens enhetlighet. Våra kvartsaxlar är bearbetade med toleranser under millimeter. Detta gör att utrustningens rörelsekontrollsystem kan höja eller sänka susceptorn med absolut repeterbarhet, vilket säkerställer att varje wafer i en produktionskörning upplever identisk gasflödesdynamik.

2. Sömlös rörelse och överföring

Effektiviteten i högvolymtillverkning (HVM) beror på hastigheten på waferhanteringen. Den arkformade designen och förstärkta strukturella ribbor på stödaxeln säkerställer att den kan bära vikten av tung grafit ellerkiselkarbid (SiC) belagda susceptorerutan att böja eller vibrera. Denna stabilitet är väsentlig för snabb överföring av prover mellan olika bearbetningskammare eller arbetsstationer, vilket minimerar stilleståndstiden.

3. Optimerad värmeisolering

Medan susceptorn måste vara varm behöver de mekaniska komponenterna nedan ofta förbli svalare.Kvartsfungerar som en naturlig värmeisolator. Den ihåliga, rörliknande strukturen på axeln minskar värmeledningsvägen, skyddar motorn och vakuumtätningarna som finns vid reaktorns bas.
