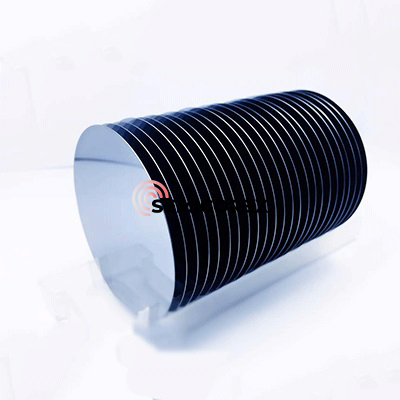

Monokristallina kiselwafers

I produktionen avmonokristallina kiselwafers, Czochralski (CZ)-metoden används för att producera monokristallina kiselstavar med fullständig struktur och extremt låg förorening

innehåll. Sedan genomgår dessa monokristallina kiselstavar exakt bearbetning såsom skärning, slipning, polering och rengöring för att göras till monokristallina kiselwafers. Dessa monokristallina kiselskivor har en hög renhet, särskilt wafern på IC-nivån, som kan nå över 9N (99,9999999%), vilket effektivt säkerställer utmärkt elektrisk prestanda.

Monokristallint kisel upptar mer än 90 % av marknaden för halvledarmaterial. Det är för närvarande det mest betydelsefulla halvledarmaterialet, som används allmänt inom informationsteknologi och tillverkningsindustrier för integrerade kretsar.

Användningsområden:

1. högpresterande logikchips (som CPU、GPU、FPGA),  minneschips (som DRAM、NAND Flash), analoga chips (som ADC och DAC) inom tillverkningsindustrin för integrerade kretsar.

2. Avancerade elektroniska enheter (såsom CMOS-bildsensorer (CIS) och MEMS-sensorer) inom informationsteknologiindustrin.

Wafer specifikation:

Semicorex tillhandahåller skräddarsydda tjänster för sina kunder och kan skräddarsy wafers med olika resistivitet, syrehalt, tjocklek och andra specifikationer efter olika kunders specifika behov. För att hjälpa kunder att lösa en rad problem som uppstår under hela produktionsprocessen, tillhandahåller vi även expert teknisk support och eftermarknadsservice.
