SICOI Wafer

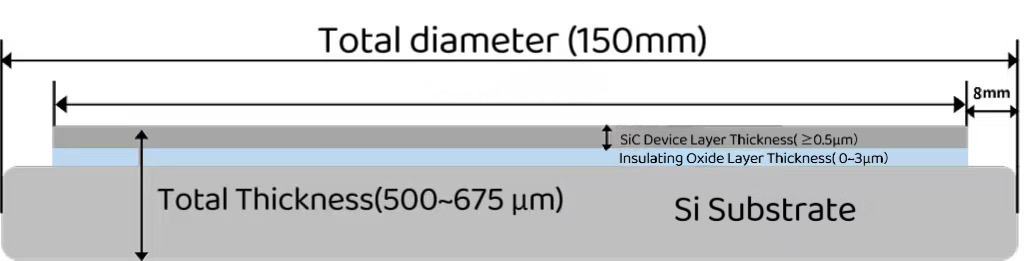

VI ÄRrånär ett sammansatt halvledarmaterial med en treskiktsstruktur som är tillverkad med en unik metod.

Det undre lagret av SICOI-skivans struktur är kiselsubstrat, vilket ger tillförlitligt mekaniskt stöd för att säkerställa SICOI-skivans strukturella stabilitet. Dess optimala värmeledningsförmåga minskar effekten av värmeackumulering på prestandan hos halvledarenheter, vilket gör att de kan fungera normalt under lång tid även vid hög effekt. Dessutom är kiselsubstrat kompatibelt med den utrustning och maskiner som används vid halvledartillverkning för närvarande. Detta sänker framgångsrikt tillverkningskostnaderna och komplexiteten samtidigt som produkt FoU och massproduktion påskyndas.

Beläget mellan kiselsubstratet och SiC-enhetslagret, är det isolerande oxidskiktet det mellersta lagret av SICOI-skivan. Genom att isolera strömbanor mellan de övre och nedre skikten, minskar det isolerande oxidskiktet effektivt risken för kortslutningar och garanterar den stabila elektriska prestandan hos halvledarenheter. På grund av dess låga absorptionsegenskaper kan den avsevärt minska optisk spridning och förbättra den optiska signalöverföringseffektiviteten för halvledarenheter.

Kiselkarbidenhetslagret är det grundläggande funktionella lagret i SICOI-skivans struktur. Det är viktigt för att uppnå högpresterande elektroniska, fotoniska och kvantfunktioner på grund av dess exceptionella mekaniska styrka, höga brytningsindex, låga optiska förluster och anmärkningsvärda värmeledningsförmåga.

Tillämpningarna av SICOI wafers:

1. För tillverkning av icke-linjära optiska enheter som optisk frekvenskam.

2.För tillverkning av integrerade fotoniska chips.

2.För tillverkning av integrerade fotoniska chips.

4.För tillverkning av kraftelektronikenheter, såsom strömbrytare och RF-enheter.

5.För tillverkning av MEMS-sensorer som accelerometer och gyroskop.
