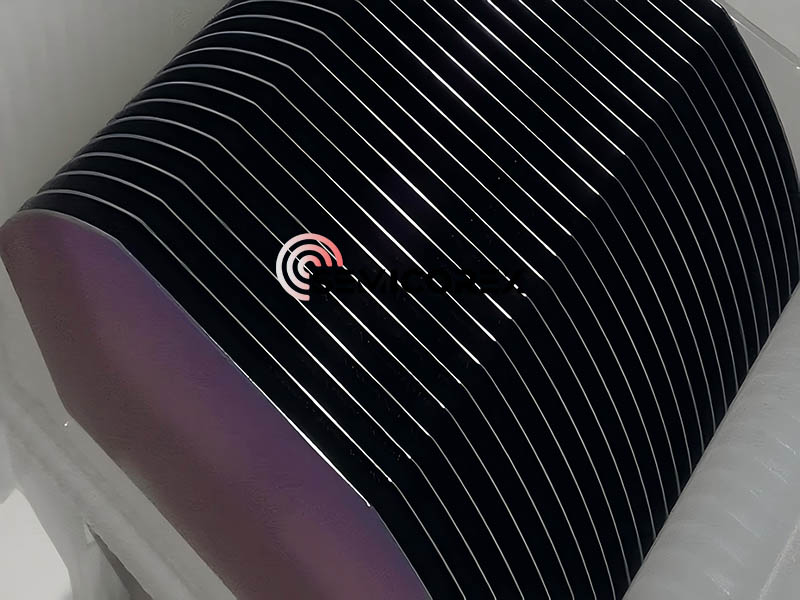

Kisel på isolatorskivor

Semicorex Silicon-on-Insulator wafers är ett nyckelmaterial i utvecklingen av avancerade halvledarenheter, vilket ger en rad fördelar som är ouppnåeliga med standard bulk silikonwafers. Silicon on Insulator Wafers består av en skiktad struktur där ett tunt, högkvalitativt kiselskikt separeras från det underliggande bulkkiseln med ett isolerande skikt, vanligtvis tillverkat av kiseldioxid (SiO₂). Denna konfiguration möjliggör avsevärda förbättringar av hastighet, effekteffektivitet och termisk prestanda, vilket gör Silicon on Insulator Wafers till ett viktigt material för högpresterande och lågeffekttillämpningar inom industrier som konsumentelektronik, fordonsindustri, telekommunikation och flyg.

SOI Wafer Struktur och tillverkning

Strukturen hos en Silicon on Insulator Wafers är noggrant konstruerad för att förbättra enhetens prestanda samtidigt som den tar itu med begränsningarna hos traditionella silikonwafers. Silicon on Insulator Wafers tillverkas vanligtvis med en av två huvudtekniker: Separation by Implantation of Oxygen (SIMOX) eller Smart Cut™-teknik.

● Övre kiselskikt:Detta skikt, ofta kallat det aktiva skiktet, är ett tunt kiselskikt med hög renhet där elektroniska enheter byggs. Tjockleken på detta skikt kan kontrolleras exakt för att uppfylla kraven för specifika applikationer, vanligtvis från några nanometer till flera mikron.

● Nedgrävt ●Oxidlager (BOX):BOX-skiktet är nyckeln till prestanda hos SOI-skivor. Detta kiseldioxidskikt tjänar som en isolator, som isolerar det aktiva kiselskiktet från bulksubstratet. Det hjälper till att minska oönskade elektriska interaktioner, såsom parasitisk kapacitans, och bidrar till lägre strömförbrukning och högre växlingshastigheter i den slutliga enheten.

 ● Silikonsubstrat:Under BOX-skiktet finns bulksilikonsubstratet, vilket ger den mekaniska stabilitet som behövs för waferhantering och bearbetning. Även om själva substratet inte direkt deltar i anordningens elektroniska prestanda, är dess roll för att stödja de övre skikten kritisk för skivans strukturella integritet.

Genom att använda avancerad tillverkningsteknik kan den exakta tjockleken och enhetligheten för varje lager skräddarsys för de specifika behoven för olika halvledarapplikationer, vilket gör SOI-skivor mycket anpassningsbara.

Viktiga fördelar med Silicon-on-Isulator Wafers

Den unika strukturen hos Silicon on Insulator Wafers ger flera fördelar jämfört med traditionella bulk-kiselwafers, särskilt när det gäller prestanda, energieffektivitet och skalbarhet:

Förbättrad prestanda: Silicon on Insulator Wafers minskar parasitisk kapacitans mellan transistorer, vilket i sin tur leder till snabbare signalöverföring och högre totala enhetshastigheter. Denna prestandaökning är särskilt viktig för applikationer som kräver höghastighetsbearbetning, såsom mikroprocessorer, högpresterande beräkningar (HPC) och nätverksutrustning.

Lägre strömförbrukning: Silikon på isolatorskivor gör att enheter kan arbeta vid lägre spänningar samtidigt som de bibehåller hög prestanda. Isoleringen som tillhandahålls av BOX-skiktet minskar läckströmmar, vilket möjliggör effektivare strömanvändning. Detta gör SOI-wafers idealiska för batteridrivna enheter, där energieffektivitet är avgörande för att förlänga batteriets livslängd.

Förbättrad värmehantering: BOX-skiktets isolerande egenskaper bidrar till bättre värmeavledning och termisk isolering. Detta hjälper till att förhindra hotspots och förbättrar enhetens termiska prestanda, vilket möjliggör mer tillförlitlig drift i miljöer med hög effekt eller hög temperatur.

Större skalbarhet: När transistorstorlekarna krymper och enhetstätheterna ökar, erbjuder Silicon on Insulator Wafers en mer skalbar lösning jämfört med bulksilikon. De minskade parasiteffekterna och förbättrade isoleringen möjliggör mindre, snabbare transistorer, vilket gör SOI-wafers väl lämpade för avancerade halvledarnoder.

Minskade kortkanalseffekter: SOI-teknik hjälper till att mildra kortkanalseffekter, vilket kan försämra prestandan hos transistorer i djupt skalade halvledarenheter. Isoleringen som tillhandahålls av BOX-skiktet minskar den elektriska interferensen mellan angränsande transistorer, vilket möjliggör bättre prestanda vid mindre geometrier.

Strålningsbeständighet: Silicons inneboende strålningsbeständighet på isolatorskivor gör dem idealiska för användning i miljöer där exponering för strålning är ett problem, såsom i rymd-, försvars- och kärntekniska tillämpningar. BOX-skiktet hjälper till att skydda det aktiva kiselskiktet från strålningsinducerade skador, vilket säkerställer tillförlitlig drift under svåra förhållanden.

Semicorex Silicon-on-Insulator wafers är ett banbrytande material inom halvledarindustrin, som erbjuder oöverträffad prestanda, energieffektivitet och skalbarhet. När efterfrågan på snabbare, mindre och mer energieffektiva enheter fortsätter att växa, är SOI-tekniken redo att spela en allt viktigare roll i framtidens elektronik. På Semicorex är vi dedikerade till att förse våra kunder med högkvalitativa SOI-wafers som uppfyller de rigorösa kraven från dagens mest avancerade applikationer. Vårt engagemang för excellens säkerställer att våra Silicon on Insulator Wafers levererar den tillförlitlighet och prestanda som krävs för nästa generations halvledarenheter.
