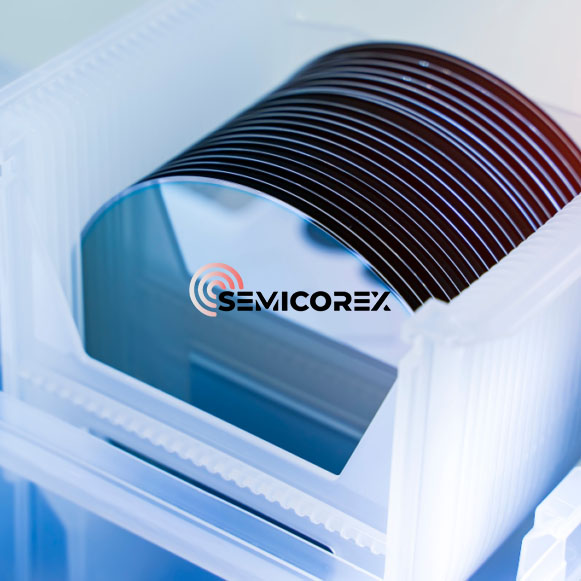

SOI Wafer

Semicorex SOI Wafer (Silicon On Insulator) är ett banbrytande halvledarsubstrat designat för att möta de högpresterande kraven för tillverkning av moderna integrerade kretsar (IC). Konstruerade med ett tunt lager av kisel ovanpå ett isolerande material, typiskt kiseldioxid (SiO₂), möjliggör SOI-skivor betydande prestandaförbättringar i halvledarenheter genom att ge isolering mellan olika elektriska komponenter. Dessa wafers är särskilt fördelaktiga vid produktion av kraftenheter, RF-komponenter (radiofrekvens) och MEMS (mikroelektromekaniska system), där värmehantering, energieffektivitet och miniatyrisering är avgörande.

SOI-skivor erbjuder överlägsna elektriska egenskaper, inklusive låg parasitisk kapacitans, minskad överhörning mellan lager och bättre termisk isolering, vilket gör dem idealiska för högfrekventa, höghastighets- och effektkänsliga applikationer inom avancerad elektronik. Semicorex tillhandahåller en mängd olika SOI-wafers skräddarsydda för specifika tillverkningsbehov, inklusive olika kiseltjocklekar, waferdiametrar och isolerande lager, vilket säkerställer att kunderna får en produkt som passar perfekt för deras applikationer.

Struktur och funktioner

En SOI-skiva består av tre huvudlager: ett övre kiselskikt, ett isolerande skikt (vanligtvis kiseldioxid) och ett bulkkiselsubstrat. Det övre kiselskiktet, eller enhetslagret, fungerar som det aktiva området där halvledarenheter tillverkas. Det isolerande skiktet (SiO2) fungerar som en elektriskt isolerande barriär, vilket ger en separation mellan det övre kiselskiktet och bulkkiseln, som fungerar som det mekaniska stödet för skivan.

De viktigaste egenskaperna hos Semicorex SOI-wafer inkluderar:

Enhetslager: Det översta lagret av kisel är vanligtvis tunt, från tiotals nanometer till flera mikrometer i tjocklek, beroende på applikation. Detta tunna kiselskikt möjliggör höghastighetsväxling och låg strömförbrukning i transistorer och andra halvledarenheter.

Isoleringsskikt (SiO₂): Det isolerande skiktet är vanligtvis mellan 100 nm och flera mikrometer tjockt. Detta kiseldioxidskikt ger elektrisk isolering mellan det aktiva toppskiktet och bulkkiselsubstratet, vilket hjälper till att minska parasitisk kapacitans och förbättra enhetens prestanda.

Bulkkiselsubstrat: Bulkkiselsubstratet ger mekaniskt stöd och är vanligtvis tjockare än enhetsskiktet. Den kan också skräddarsys för specifika applikationer genom att justera dess resistivitet och tjocklek.

Anpassningsalternativ: Semicorex erbjuder en mängd olika anpassningsalternativ, inklusive olika skikttjocklekar av kisel, tjocklekar för isolerande skikt, waferdiametrar (vanligtvis 100 mm, 150 mm, 200 mm och 300 mm) och waferorientering. Detta gör att vi kan leverera SOI-wafers lämpliga för ett brett spektrum av applikationer, från småskalig forskning och utveckling till högvolymproduktion.

Högkvalitativt material: Våra SOI-wafers är tillverkade av högrent kisel, vilket säkerställer låg defektdensitet och hög kristallin kvalitet. Detta resulterar i överlägsen enhetsprestanda och utbyte under tillverkningen.

Avancerade bindningstekniker: Semicorex använder avancerade bindningstekniker som SIMOX (Separation by Implantation of Oxygen) eller Smart Cut™-teknik för att tillverka våra SOI-wafers. Dessa metoder säkerställer utmärkt kontroll över tjockleken på kisel och isolerande skikt, vilket ger konsekventa, högkvalitativa wafers lämpliga för de mest krävande halvledarapplikationerna.

Tillämpningar inom halvledarindustrin

SOI-skivor är avgörande i många avancerade halvledarapplikationer på grund av deras förbättrade elektriska egenskaper och överlägsna prestanda i högfrekventa, lågeffekts- och höghastighetsmiljöer. Nedan är några av de viktigaste tillämpningarna för Semicorex SOI-wafers:

RF- och mikrovågsenheter: Det isolerande skiktet av SOI-skivor hjälper till att minimera parasitisk kapacitans och förhindra signalförsämring, vilket gör dem idealiska för RF (radiofrekvens) och mikrovågsenheter, inklusive effektförstärkare, oscillatorer och mixare. Dessa enheter drar nytta av den förbättrade isoleringen, vilket resulterar i högre prestanda och lägre strömförbrukning.

Strömenheter: Kombinationen av det isolerande skiktet och det tunna toppskiktet av kisel i SOI-skivor möjliggör bättre värmehantering, vilket gör dem perfekta för kraftenheter som kräver effektiv värmeavledning. Tillämpningar inkluderar power MOSFETs (Metal-Oxide-Semiconductor Field-Effect Transistors), som drar nytta av minskad effektförlust, snabbare omkopplingshastigheter och förbättrad termisk prestanda.

MEMS (Micro-Electromechanical Systems): SOI-skivor används i stor utsträckning i MEMS-enheter på grund av det väldefinierade, tunna kiselenhetslagret, som enkelt kan mikrobearbetas för att bilda komplexa strukturer. SOI-baserade MEMS-enheter finns i sensorer, ställdon och andra system som kräver hög precision och mekanisk tillförlitlighet.

Avancerad logik och CMOS-teknik: SOI-skivor används i avancerad CMOS (komplementär metall-oxid-halvledare) logikteknik för att producera höghastighetsprocessorer, minnesenheter och andra integrerade kretsar. Den låga parasitiska kapacitansen och minskade strömförbrukningen hos SOI-skivor hjälper till att uppnå snabbare växlingshastigheter och högre energieffektivitet, nyckelfaktorer i nästa generations elektronik.

Optoelektronik och fotonik: Det högkvalitativa kristallina kislet i SOI-skivor gör dem lämpliga för optoelektroniska applikationer, såsom fotodetektorer och optiska sammankopplingar. Dessa applikationer drar nytta av den utmärkta elektriska isoleringen som tillhandahålls av det isolerande lagret och förmågan att integrera både fotoniska och elektroniska komponenter på samma chip.

Minnesenheter: SOI-skivor används också i icke-flyktiga minnesapplikationer, inklusive flashminne och SRAM (statiskt minne med slumpmässig tillgång). Det isolerande lagret hjälper till att upprätthålla enhetens integritet genom att minska risken för elektriska störningar och överhörning.

Semicorex SOI-skivor tillhandahåller en avancerad lösning för ett brett utbud av halvledarapplikationer, från RF-enheter till kraftelektronik och MEMS. Med exceptionella prestandaegenskaper, inklusive låg parasitisk kapacitans, minskad strömförbrukning och överlägsen termisk hantering, erbjuder dessa wafers förbättrad enhetseffektivitet och tillförlitlighet. Semicorex SOI-skivor kan anpassas för att möta specifika kundbehov och är det idealiska valet för tillverkare som söker högpresterande substrat för nästa generations elektronik.
