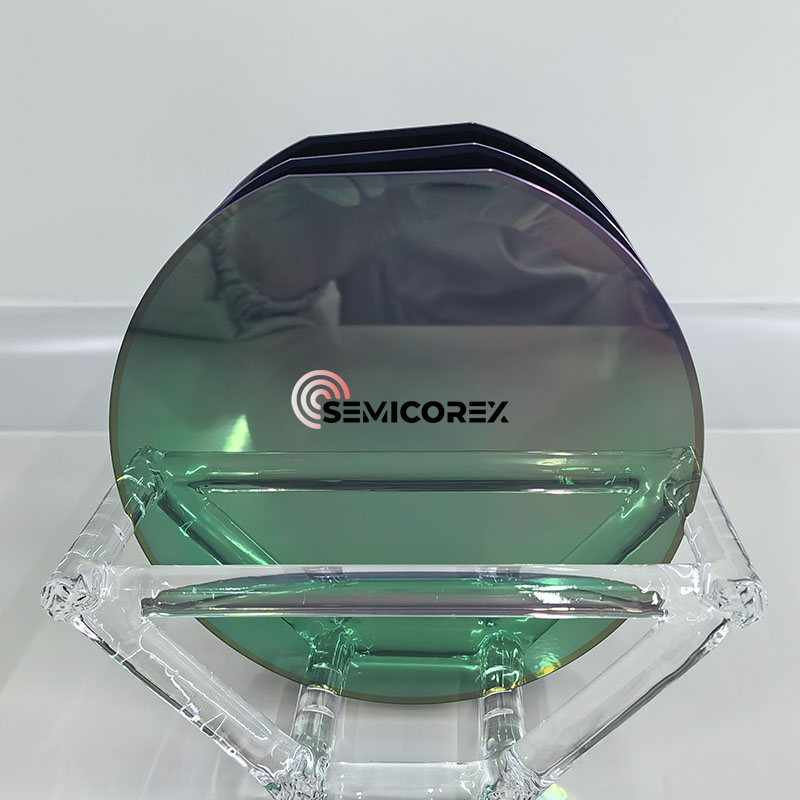

LTOI Wafer

Semicorex erbjuder högkvalitativ LTOI-skiva, designad för avancerade applikationer i RF-filter, optiska enheter och MEMS-teknik. Våra skivor har ett litiumtantalatskikt (LT) med ett tjockleksområde på 0,3-50 um, vilket säkerställer exceptionell piezoelektrisk prestanda och termisk stabilitet.

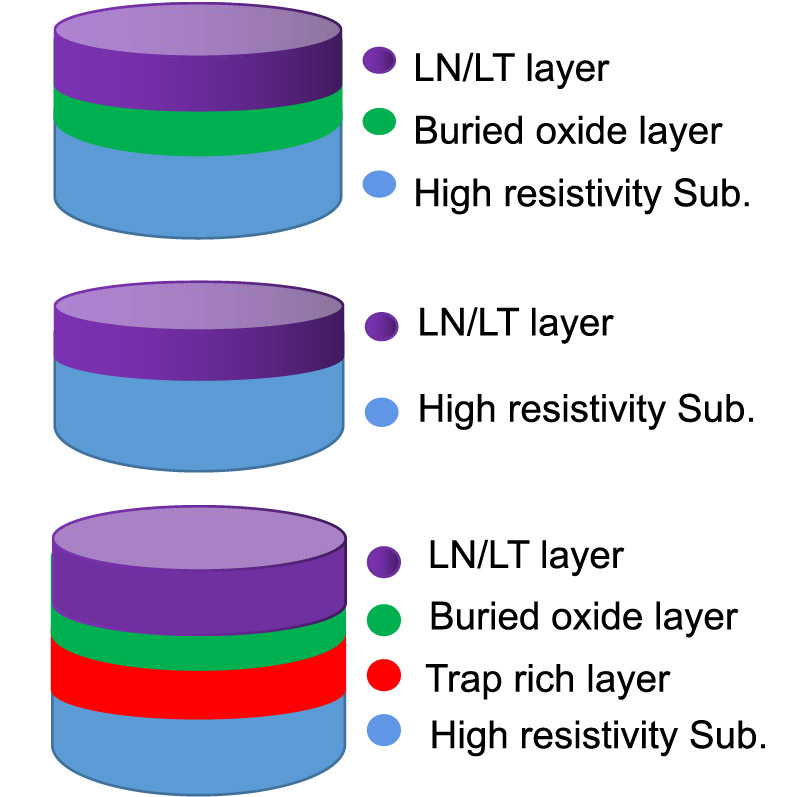

Dessa skivor finns i 6-tums och 8-tums storlekar och stöder olika kristallorienteringar, inklusive X-, Z- och Y-42-skärningar, vilket ger mångsidighet för olika enhetskrav. Det isolerande underlaget kan anpassas till SI, SIC, Sapphire,

 Spinel eller kvarts, optimerar prestanda för specifika applikationer.

Litiumtantalat (LT, Litao3) -kristall är ett viktigt multifunktionellt kristallmaterial med utmärkt piezoelektriska, ferroelektriska, akustooptiska och elektrooptiska effekter. Acoustic-grade LT crystals that meet piezoelectric applications can be used to prepare high-frequency broadband acoustic resonators, transducers, delay lines, filters and other devices, which are used in mobile communications, satellite communications, digital signal processing, television, broadcasting, radar, remote sensing and telemetry and other civil fields, as well as electronic countermeasures, fuses, guidance and other military fields.

Traditionella Acoustic Wave (SAW) -enheter framställs på LT -enstaka kristallblock, och enheterna är stora och inte kompatibla med CMOS -processer. Användningen av högpresterande piezoelektriska enkristalltunna filmer är ett bra alternativ för att förbättra integrationen av SAW-enheter och minska kostnaderna. Såganordningar baserade på piezoelektriska enkristalltunna filmer kan inte bara förbättra integrationsförmågan hos SAW-enheter genom att använda halvledarmaterial som underlag, utan också förbättra överföringshastigheten för ljudvågor genom att välja höghastighets kisel-, safir- eller diamantunderlag. Dessa underlag kan undertrycka förlusten av vågor i överföringen genom att vägleda energin inuti det piezoelektriska skiktet. Därför är det nyckelfaktorn att välja rätt piezoelektrisk enkelkristallfilm och beredningsprocess för att få högpresterande, lågkostnad och mycket integrerade sågenheter.

In order to meet the urgent needs of the next generation of piezoelectric acoustic devices for integration, miniaturization, high frequency, and large bandwidth under the development trend of integration and miniaturization of RF front-end, the smart-cut technology combining crystal ion implantation stripping technology (CIS) and wafer bonding technology can be used to prepare single crystal LT film on insulator (LTOI wafer), which provides a new solution and Lösning för utveckling av högre prestanda och lägre kostnad RF -signalbehandlingsenheter. LTOI är en revolutionerande teknik. Såganordningar baserade på LTOI -skivan har fördelarna med liten storlek, stor bandbredd, hög driftsfrekvens och IC -integration och har breda marknadsansökningar.

Kristalljonimplantationsstrippning (CIS) -teknologi kan framställa högkvalitativa tunna filmmaterial med en kristall med submikron tjocklek och har fördelarna med kontrollerbar beredningsprocess, justerbara processparametrar såsom jonimplantationsenergi, implantationsdos och glödgningstemperatur. När CIS-tekniken mognar kan den smartskuren tekniken baserad på CIS-teknik och skivbindningsteknik inte bara förbättra utbytet av substratmaterial, utan också minska kostnaderna genom multipelutnyttjande av material. Figur 1 är ett schematiskt diagram över jonimplantation och skivbindning och skalning. Smart-cut-teknik utvecklades först av Soitec i Frankrike och tillämpades på beredningen av högkvalitativ kisel-på-isolator (SOI) Wafers [18]. Smartskuren teknik kan inte bara producera högkvalitativa och billiga SOI-skivor, utan också styra SI-tjockleken på det isolerande skiktet genom att ändra jonimplantationsenergin. Därför har den en stark fördel i beredningen av SOI -material. Dessutom har smartskuren teknik också förmågan att överföra en mängd olika kristallfilmer till olika underlag. Det kan användas för att framställa flerskikts tunna filmmaterial med specialfunktioner och applikationer, såsom konstruktion av LT-filmer på SI-underlag och förbereda piezoelektriska tunnfilmmaterial av hög kvalitet på kisel (SI). Därför har denna teknik blivit ett effektivt sätt att förbereda högkvalitativa litiumtantalat enkristallfilmer.
