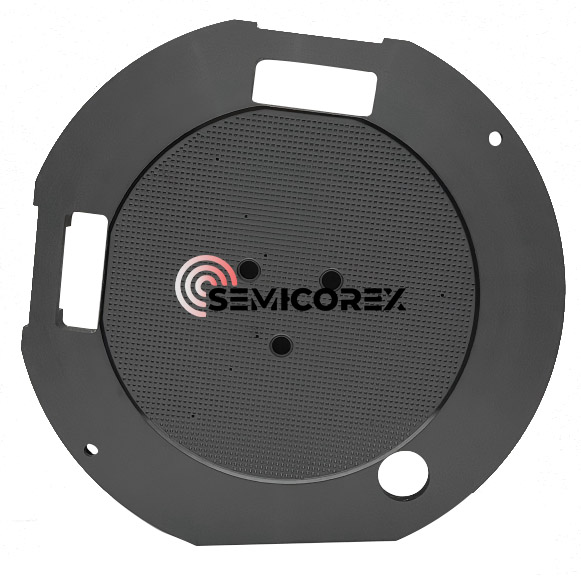

SiC Keramisk vakuumchuck

När de strävar efter Moores lag behöver halvledartillverkningsanläggningar plattformar som håller i skivor som kan uthärda svåra mekaniska krafter och förbli platt, utan stötar eller fall. Semicorex SiC keramisk vakuumchuck ger den perfekta lösningen för att ersätta traditionella chuckar av aluminiumoxid och rostfritt stål; de ger det nödvändiga förhållandet mellan styvhet och vikt och reagerar inte kemiskt, vilket båda är avgörande för att bearbeta 300 mm wafers och längre.

1. Materialfördelar genom att använda sintrad tät kiselkarbid (SSiC).

Kärnkomponenten i vårtSiC KeramikVakuumchucken är sintradKiselkarbid, ett material som definieras av dess mycket starka kovalenta bindning. Vår SSiC är inte porös eller reaktionsbunden; snarare sintras den vid > 2000 grader Celsius för att uppnå nästan teoretisk densitet (> 3,10 g/cm3) — enkelt uttryckt är den mer solid än andra material som används för att tillverka vakuumchuckar.

Exceptionell mekanisk styvhet.

Youngs modul för SSiC är cirka 420 GPa, vilket gör den mycket styvare än aluminiumoxid (ungefär 380 GPa). På grund av denna höga elasticitetsmodul kommer våra chuckar att förbli stabila under både vakuum och höghastighetsrotationsförhållanden och kommer inte att deformeras; sålunda kommer skivorna inte att "flisa" (d.v.s. deformeras) och kommer alltid att skapa enhetlig kontakt över hela sin yta.

Termisk stabilitet och låg CTE

I processer som involverar högintensivt UV-ljus eller friktionsinducerad värme, kan termisk expansion leda till överlagringsfel. Våra SiC-chuckar har en låg termisk expansionskoefficient (CTE) på 4,0 x 10^{-6}/K, i kombination med hög värmeledningsförmåga (>120W/m·K). Denna kombination gör att chucken kan avleda värme snabbt och bibehålla dimensionsstabilitet under långvariga litografi- eller mätcykler.

2. Precisionsteknik och design

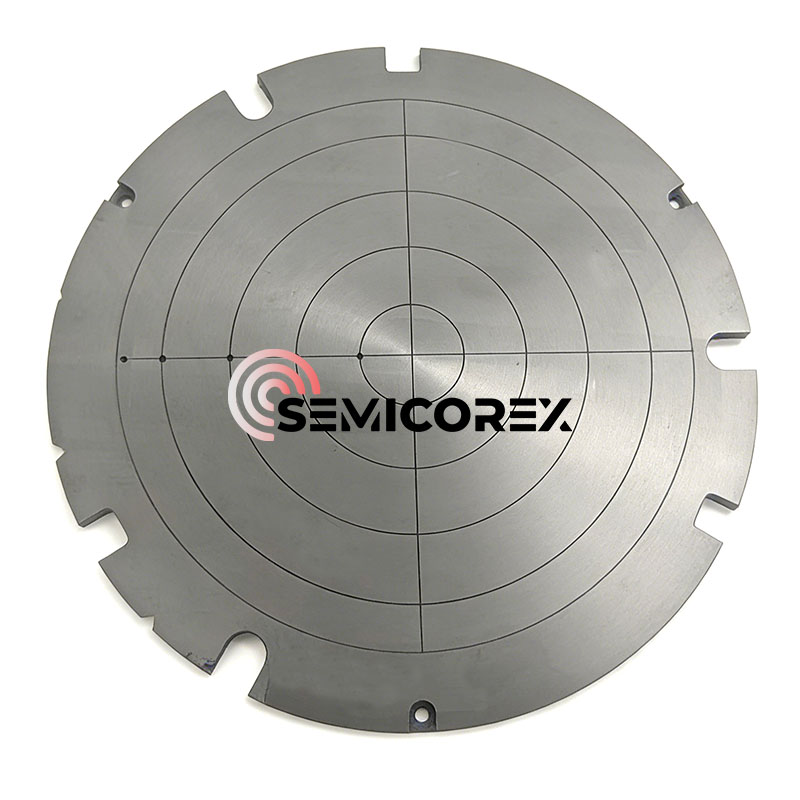

Som syns på produktbilden har våra vakuumchuckar ett intrikat nätverk av koncentriska och radiella vakuumkanaler. Dessa är CNC-bearbetade med extrem precision för att säkerställa ett jämnt sug över skivan, vilket minimerar lokala stresspunkter som kan leda till att skivan går sönder.

Sub-Micron Flatness: Vi använder avancerade diamantslipnings- och lappningstekniker för att uppnå en global planhet på <1μm. Detta är avgörande för att bibehålla det fokaldjup som krävs i avancerade litografinoder.

Lättvikt (tillval): För att tillgodose steg med hög acceleration i steppers och skannrar, erbjuder vi interna "lättviktande" bikakestrukturer som minskar massan utan att kompromissa med strukturell styvhet.

Perimeterjusteringsskåror: Integrerade skåror möjliggör sömlös integration med robotsluteffektorer och inriktningssensorer i processverktyget.

3. Kritiska tillämpningar i halvledarförsörjningskedjan

Våra SiC keramiska vakuumchuckar är industristandarden för:

Wafer Thinning & Grinding (CMP): Ger det styva stöd som krävs för att tunna wafers ner till mikronnivån utan kantflisning.

Litografi (Steppers/Scanners): Fungerar som det ultraplatta "scenen" som säkerställer exakt laserfokusering för noder under 7nm.

Metrologi och AOI: Säkerställer att wafers är perfekt plana för högupplöst inspektion och defektkartläggning.

Wafer Dicing: Ger stabilt sug under höghastighets mekaniska operationer eller lasertärningar.

På Semicorex förstår vi att en vakuumchuck bara är lika bra som dess ytintegritet. Varje chuck genomgår en kvalitetskontroll i flera steg:

Laserinterferometri: För att verifiera planheten över hela diametern.

Heliumläckagetestning: Se till att vakuumkanalerna är perfekt förseglade och effektiva.

Renrumsrengöring: Bearbetas i klass 100 miljöer för att säkerställa noll metallisk eller organisk kontaminering.

Vårt ingenjörsteam arbetar nära med OEM-verktygstillverkare för att anpassa spårmönster, dimensioner och monteringsgränssnitt. Genom att välja Semicorex investerar du i en komponent som minskar stilleståndstiden, förbättrar överlagringsnoggrannheten och sänker din totala ägandekostnad genom extrem hållbarhet.
